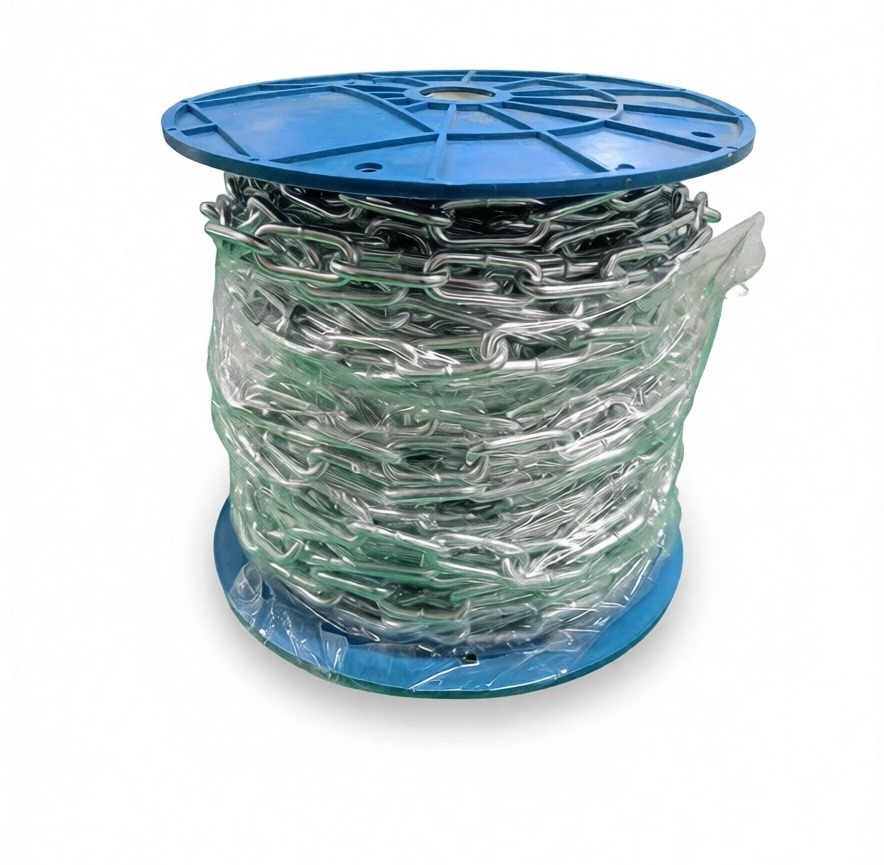

Цепь DIN 766 короткозвенная
Цену уточняйте
Это такелажное изделие повышенной прочности, представляющее собой стальную цепь с короткими звеньями овальной формы. В отличие от длиннозвенных аналогов, малый шаг звена DIN 766 обеспечивает более высокую сопротивляемость деформации под нагрузкой и минимизирует риск запутывания или скручивания. Короткозвенная структура делает эту цепь совместимой со специальными тяговыми механизмами, звездочками и лебедками, где важна точность шага и плавность хода.
Ключевые конструктивные особенности:
-
- Короткозвенная геометрия: Компактный размер звена повышает разрывную нагрузку и устойчивость к рывкам, делая цепь пригодной для ответственных узлов.
- Калибровка: Точное соблюдение внутренних размеров звеньев позволяет использовать цепь в автоматизированных подъемных и стопорных устройствах.
- Минимальное растяжение: Плотная структура расположения звеньев снижает общую эластичность цепи, что критично для фиксации тяжелых грузов.
Цепи DIN 766 являются основным элементом в якорных устройствах маломерных судов, лебедках, а также в системах подвеса и растяжки тяжелого промышленного оборудования. Изделия из стали с гальванической оцинковкой подходят для общестроительных работ внутри помещений. Для эксплуатации на открытом воздухе и в сельском хозяйстве применяется горячее цинкование, обеспечивающее глубокую антикоррозийную защиту. В судостроении и химической промышленности используются цепи из нержавеющей стали А4, обладающей исключительной стойкостью к воздействию соленой воды и кислот.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
W - ширина проушины (внешняя)L - длина проушины (длина овальной части)
D - диаметр прутка (толщина материала)
| Диаметр сечения звена (d) | L | W | Вес одного метра, кг |
|---|---|---|---|
| 2 | 12 | 7,5 | 0,07 |
| 3 | 16 | 11 | 0,16 |
| 4 | 16 | 13,7 | 0,32 |
| 5 | 18,5 | 17 | 0,5 |
| 6 | 18,5 | 20,2 | 0,8 |
| 7 | 22 | 23,8 | 1,1 |
| 8 | 24 | 27,2 | 1,4 |
| 9 | 27 | 30,6 | 1,8 |
| 10 | 28 | 34 | 2,2 |
| 11 | 31 | 37,4 | 2,7 |
| 12 | 36 | 40,8 | 3,1 |
| 13 | 36 | 44,2 | 3,8 |
| 14 | 41 | 47,6 | 4,4 |
| 16 | 45 | 54,4 | 5,7 |
| 18 | 50 | 61,2 | 7,3 |
| 19 | 53 | 64,6 | 7,97 |
| 20 | 56 | 68 | 9 |
| 23 | 64 | 78,2 | 12 |
| 26 | 73 | 88,4 | 15 |
| 28 | 78 | 95,2 | 18 |
| 30 | 84 | 102 | 19,5 |
| 32 | 90 | 108,8 | 23 |
