Талреп DIN1480 крюк-кольцо
Цену уточняйте

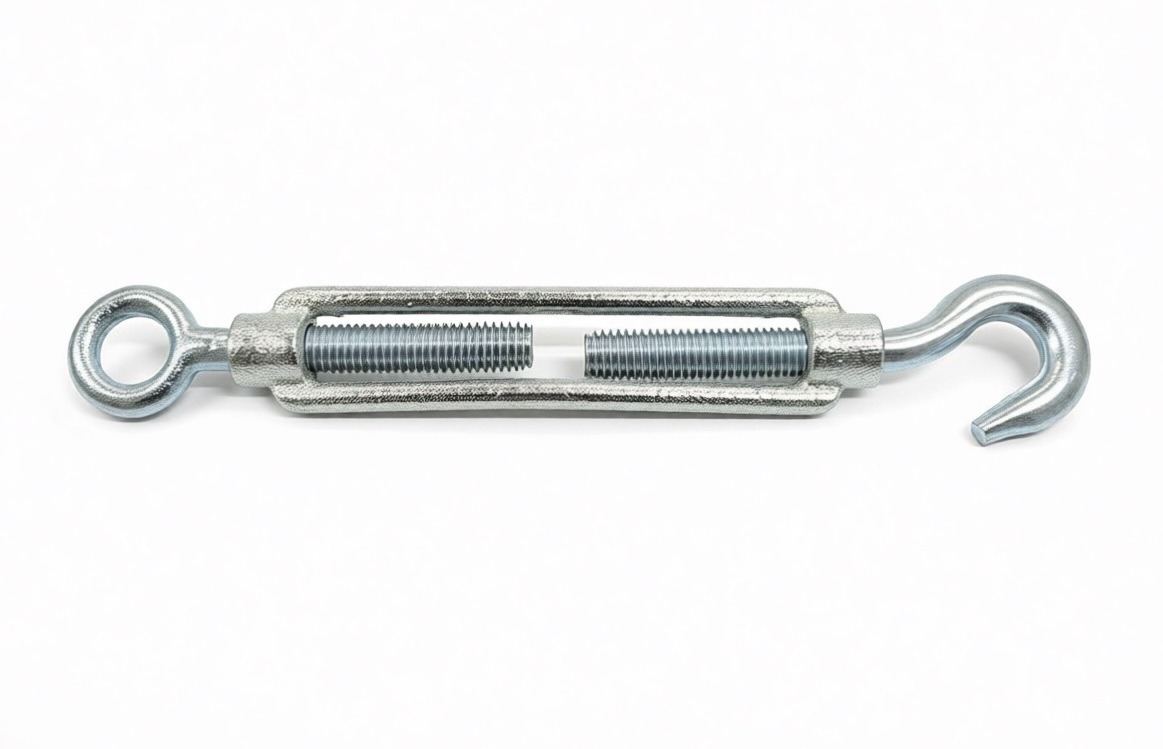

Талреп DIN 1480 в исполнении «крюк-кольцо» (крюк-глаз) представляет собой комбинированное такелажное устройство, предназначенное для регулировки натяжения стальных тросов и цепей. Конструкция сочетает в себе преимущества двух типов наконечников: закрытое кольцо обеспечивает надежную постоянную фиксацию на одном конце линии, а открытый крюк позволяет быстро осуществлять зацеп или демонтаж на другом. Регулировка натяжения происходит за счет вращения открытой стальной муфты, в которую вкручиваются стержни с противоположной резьбой.
Ключевые конструктивные особенности:
-
- Универсальность соединения: Комбинация «крюк-кольцо» делает этот талреп идеальным для систем, где одна точка крепления является стационарной, а вторая требует оперативного разъединения.
- Точность настройки: Резьбовой механизм позволяет плавно изменять длину такелажной ветви, обеспечивая идеальное натяжение без провисаний.
- Устойчивость к нагрузкам: Изделие рассчитано на высокие осевые нагрузки, сохраняя стабильность соединения при правильной глубине захода резьбовых стержней в муфту.
Данный тип талрепа широко применяется при монтаже антенно-мачтовых сооружений, установке навесов, рекламных растяжек и ограждений. Его часто используют в паре с коушами и зажимами для формирования регулируемых тросовых связей. Кольцевой конец обычно крепится к анкеру или рым-болту в основании, в то время как крюк зацепляется за петлю троса, что упрощает процесс первичного монтажа и последующей подтяжки системы.
Для производства используется высококачественная углеродистая сталь методом горячей ковки, что исключает наличие внутренних пустот и микротрещин. Защита от коррозии обеспечивается гальваническим или горячим оцинкованием, которое создает барьер против воздействия влаги и агрессивных сред. Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
B - ширина проушины/крюкаE - расстояние от центра до крюка
F - расстояние от центра до проушины
L1 - общая длина талрепа
L2 - длина центральной муфты
M - диаметр резьбы / размер крюка
| Размер талрепа | Рекомендуемая нагрузка, кг | b | e | f | L1 | L2 | m |
|---|---|---|---|---|---|---|---|
| M5 3/16 | 100 | 7 | 55 | 50 | 70 | 55 | 6 |
| M6 1/4 | 200 | 10 | 70 | 70 | 90 | 65 | 8 |
| M8 5/16 | 350 | 12 | 95 | 95 | 120 | 95 | 9 |
| M10 3/8 | 500 | 15 | 110 | 110 | 150 | 120 | 12 |
| M12 1/2 | 1000 | 19 | 140 | 140 | 200 | 165 | 13 |
| M16 5/8 | 1500 | 20 | 180 | 180 | 250 | 215 | 17 |
| M20 3/4 | 2000 | 28 | 195 | 190 | 305 | 250 | 20 |
