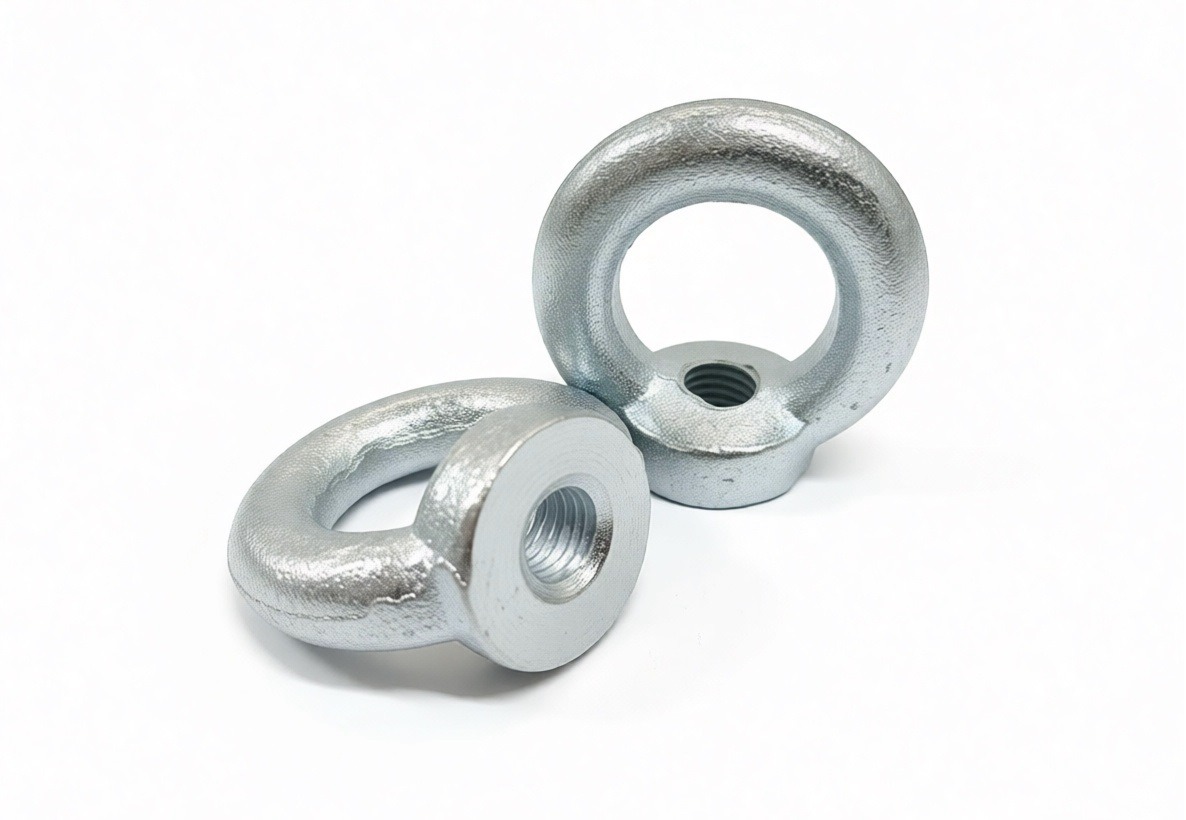

Рым-гайка DIN 582
Цену уточняйте
Рым-гайка — это ответный элемент такелажной оснастки, представляющий собой стальное кольцо с внутренним резьбовым отверстием в основании (буртике). В отличие от рым-болта, данное изделие навинчивается на закладной резьбовой шпиль или болт, неподвижно закрепленный в корпусе оборудования. Рым-гайка служит точкой захвата для крюков, карабинов и строп, позволяя безопасно поднимать и перемещать тяжелые узлы, станки и металлоконструкции. Стандарт полностью соответствует международному ISO 3266 и российскому ГОСТ 22355-77.
Ключевые конструктивные особенности:
-
- Кованая проушина: Монолитная структура кольца рассчитана на высокие разрывные нагрузки и многократные циклы эксплуатации в составе грузоподъемных систем.
- Усиленный опорный буртик: Широкая площадка основания обеспечивает плотное прилегание к поверхности детали, равномерно распределяя нагрузку и защищая резьбовое соединение от изгибающих моментов.
- Точная внутренняя резьба: Высокое качество исполнения резьбового канала гарантирует надежную фиксацию на ответном метизе, исключая самопроизвольное соскальзывание под весом груза.
Рым-гайки DIN 582 незаменимы при монтаже трансформаторов, электродвигателей, тяжелых редукторов и в судовом такелаже. Изготовление из конструкционной стали C15E обеспечивает необходимую вязкость металла, предотвращающую хрупкое разрушение при рывках. Гальваническая оцинковка и горячее цинкование создают надежный барьер против коррозии, что особенно важно при работе на открытых строительных площадках. Модификации из нержавеющей стали А2–А5 применяются в условиях агрессивных сред, в пищевом производстве и в морской логистике, где важна химическая инертность материала.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - номинальный диаметр резьбыd2 - наружный диаметр гайки, мм
d3 - наружный диаметр кольца, мм
d4 - внутренний диаметр кольца, мм
m - высота резьбовой части, мм
h - высота рым-гайки, мм
k - толщина кольца, мм
n - рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
n45 - рабочая нагрузка (под углом 45 градусов в две стороны), кг
| d | d2 | d3 | d4 | m | h | k | n | n45 |
|---|---|---|---|---|---|---|---|---|
| M8 | 20 | 36 | 20 | 8,5 | 36 | 8 | 140 | 100 |
| M10 | 25 | 45 | 25 | 10 | 45 | 10 | 230 | 170 |
| M12 | 30 | 54 | 30 | 11 | 53 | 12 | 340 | 240 |
| M16 | 35 | 63 | 35 | 13 | 62 | 14 | 700 | 500 |
| M20 | 40 | 72 | 40 | 16 | 71 | 16 | 1200 | 860 |
| M24 | 50 | 90 | 50 | 20 | 90 | 20 | 1800 | 1290 |
| М30 | 65 | 108 | 60 | 25 | 109 | 24 | 3200 | 2300 |
| М36 | 75 | 126 | 70 | 30 | 128 | 28 | 4600 | 3300 |
| М42 | 85 | 144 | 80 | 35 | 147 | 32 | 6300 | 4500 |
| М48 | 100 | 166 | 90 | 40 | 168 | 38 | 8600 | 6100 |
| М56 | 110 | 184 | 100 | 45 | 187 | 42 | 11500 | 8200 |
| М64 | 120 | 206 | 110 | 50 | 208 | 48 | 16000 | 11000 |
