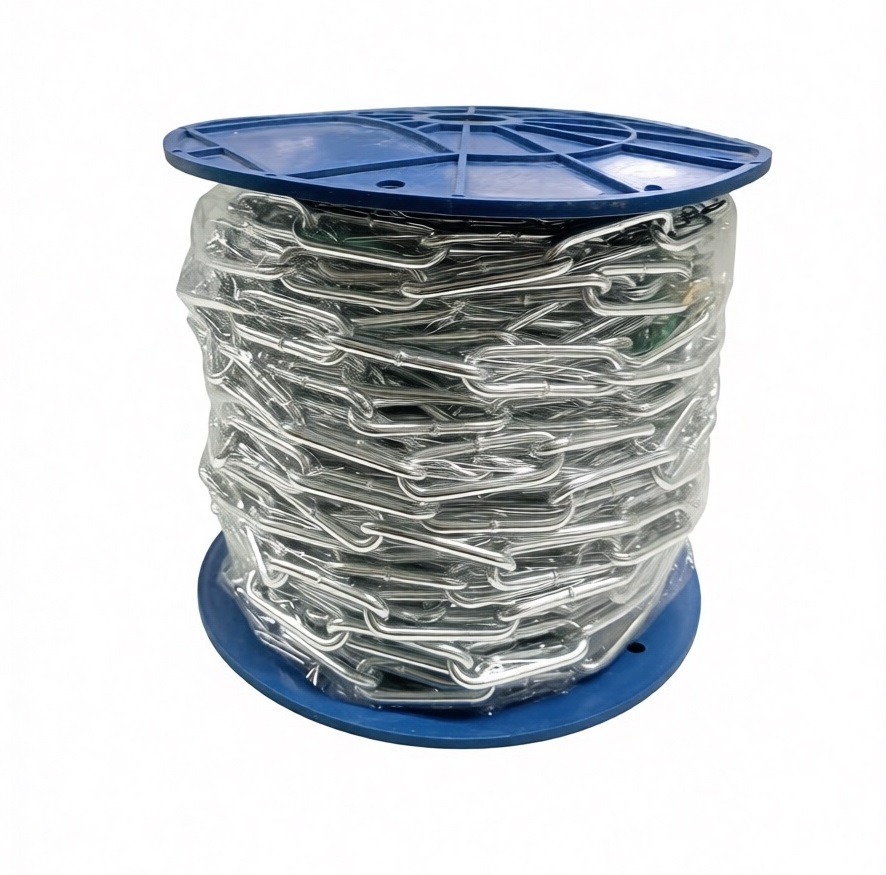

Цепь DIN 763 длиннозвенная
Цену уточняйте
Это такелажное изделие общего назначения, представляющее собой стальную цепь с вытянутыми (длинными) звеньями овальной формы. Конструкция с увеличенным просветом звена обеспечивает высокую гибкость и позволяет легко закреплять соединительные элементы, такие как карабины, талрепы или скобы, в любом месте цепи. Данный стандарт характеризуется средними показателями прочности и не предназначен для подъема грузов или работы под критическими ударными нагрузками.
Ключевые конструктивные особенности:
-
- Длиннозвенная геометрия: Увеличенная внутренняя длина звена облегчает формирование петель и позволяет пропускать звенья друг сквозь друга для создания регулируемых растяжек.
- Высокая степень свободы: Конструкция менее подвержена скручиванию и заеданию по сравнению с короткозвенными цепями, что удобно при ручном манипулировании.
- Универсальность соединений: Габариты звена позволяют использовать стандартный крепеж (болты, штифты) непосредственно через кольца цепи без дополнительных переходников.
Цепи DIN 763 широко применяются в качестве растяжек, ограждений, подвесов для неответственных конструкций, а также в бытовых и хозяйственных целях. Для стандартных условий эксплуатации используется сталь с гальванической оцинковкой, обеспечивающей базовую защиту. В условиях агрессивного воздействия окружающей среды (строительство, сельское хозяйство) применяется горячее цинкование, создающее более толстый и износостойкий защитный слой. Для судостроения и пищевой промышленности поставляются изделия из нержавеющей стали А4 (кислотостойкой), сохраняющей свои свойства в соленой воде и кислотных средах.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
b - ширина звена (внешняя ширина)t - шаг звена (длина звена)
d - диаметр материала цепи (толщина прутка)
| Диаметр сечения звена, мм (d) | t | b | Рекомендуемая нагрузка, кг | Средняя нагрузка, применяемая при тестировании, KN | Разрушающая нагрузка, KN | Вес одного метра в кг |
|---|---|---|---|---|---|---|
| 2 | 22 | 8 | 25 | 0,8 | 1,25 | 0,06 |
| 2,5 | 24 | 10 | 40 | 0,8 | 2 | 0,1 |
| 3 | 26 | 12 | 55 | 1,05 | 3,2 | 0,15 |
| 4 | 32 | 16 | 100 | 2 | 6 | 0,27 |
| 5 | 35 | 20 | 160 | 3,15 | 10 | 0,43 |
| 6 | 42 | 24 | 224 | 4,5 | 14 | 0,63 |
| 7 | 49 | 28 | 300 | 6 | 18 | 0,86 |
| 8 | 52 | 32 | 400 | 8 | 25 | 1,1 |
| 9 | 59 | 36 | 530 | 10,5 | 32 | 1,41 |
| 10 | 65 | 40 | 630 | 12,5 | 40 | 1,75 |
| 11 | 72 | 44 | 790 | 15,8 | 47,5 | 2,11 |
| 12 | 78 | 48 | 940 | 18,8 | 56,5 | 2,55 |
| 13 | 82 | 52 | 1000 | 21,2 | 63 | 2,95 |
| 16 | 100 | 64 | 1600 | 33 | 100 | 4,45 |
| 18 | 113 | 70 | 2120 | 42,3 | 127 | 5,65 |
| 19 | 119 | 72 | 2370 | 47,3 | 142 | 6,25 |
| 20 | 120 | 75 | 2500 | 50 | 160 | 7 |
| 22 | 127 | 82 | 3170 | 63,3 | 190 | 8,55 |
| 25 | 140 | 88 | 4090 | 81,7 | 245 | 10,9 |
| 28 | 152 | 96 | 6000 | 120 | 300 | 13,9 |
| 32 | 171 | 108 | 8000 | 160 | 400 | 18,2 |
