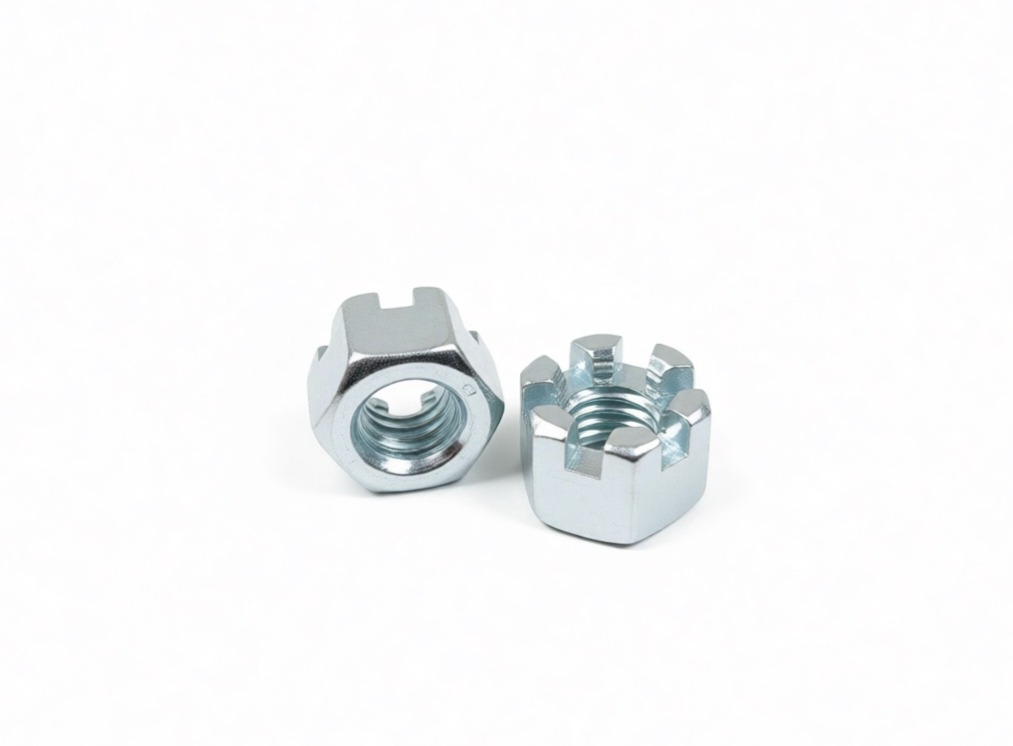

Гайка DIN 935 шестигранная корончатая прорезная
Цену уточняйте
Это специализированный резьбовой крепеж, предназначенный для создания жестко фиксируемых соединений, устойчивых к циклическим и вибрационным нагрузкам. Конструкция изделия предусматривает наличие радиальных прорезей в верхней части, образующих «корону» для установки шплинта. Данный стандарт является аналогом ISO 7035 и ГОСТ 5918-73.
Ключевые конструктивные особенности:
-
- Корончатые прорези: позволяют механически заблокировать гайку на стержне болта или шпильки с помощью разводного шплинта.
- Шестигранный корпус: стандартная геометрия под ключ обеспечивает передачу необходимого момента затяжки при монтаже.
- Метрическая резьба: выполняется с полем допуска 6H, что гарантирует точность сопряжения с ответными деталями.
Корончатые гайки DIN 935 находят применение в узлах трения, ходовой части транспортных средств, станочном оборудовании и подъемных механизмах, где критически важна фиксация затяжки. Высокопрочные стали классов 6, 8 и 10 обеспечивают надежность тяжелонагруженных соединений в машиностроении, а использование нержавеющих сталей марок А1–А5 позволяет эксплуатировать метизы в условиях агрессивных сред и повышенной влажности. Гальваническое цинкование и никелирование защищают поверхность от коррозии, а латунные исполнения востребованы в приборостроении.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
Ниже представлены подробные технические характеристики и размерная сетка изделия в табличном виде:
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - номинальный диаметр резьбыh - высота гайки
s - размер под ключ
e - размер по углам
| Размер резьбы | s | e | m | m1 min |
|---|---|---|---|---|
| М4 | 7 | 7,74 | 5 | 3,2 |
| М5 | 8 | 8,87 | 6 | 4 |
| М6 | 10 | 11,05 | 7,5 | 5 |
| М7 | 11 | 12,12 | 8 | 5,5 |
| М8 | 13 | 14,38 | 9,5 | 6,5 |
| М10 | 17 | 18,9 | 12 | 8 |
| М12 | 19 | 21,1 | 15 | 10 |
| М14 | 22 | 24,49 | 16 | 11 |
| М16 | 24 | 26,75 | 19 | 13 |
| М18 | 27 | 29,56 | 21 | 15 |
| М20 | 30 | 32,95 | 22 | 16 |
| М22 | 32 | 35,03 | 26 | 18 |
| М24 | 36 | 39,55 | 27 | 19 |
| М27 | 41 | 45,2 | 30 | 22 |
| М30 | 46 | 50,85 | 33 | 24 |
| М33 | 50 | 55,37 | 35 | 26 |
| М36 | 55 | 60,79 | 38 | 29 |
| М39 | 60 | 66,44 | 40 | 31 |
| М42 | 65 | 71,3 | 46 | 34 |
| М45 | 70 | 78,26 | 48 | 36 |
| М48 | 75 | 82,6 | 50 | 38 |
| М52 | 80 | 88,25 | 54 | 42 |
| М56 | 85 | 95,07 | 57 | 45 |
| М58 | 90 | 100,72 | 63 | 48 |
| М60 | 90 | 100,72 | 63 | 48 |
| М64 | 95 | 106,37 | 66 | 51 |
| М68 | 100 | 112,02 | 69 | 54 |
| М72 | 105 | 117,67 | 73 | 58 |
| М76 | 110 | 123,32 | 76 | 61 |
| М80 | 115 | 128,97 | 79 | 64 |
| М85 | 120 | 134,62 | 88 | 68 |
| М90 | 130 | 145,77 | 92 | 72 |
| М95 | 135 | 151,42 | 96 | 76 |
| М100 | 145 | 162,72 | 100 | 80 |
