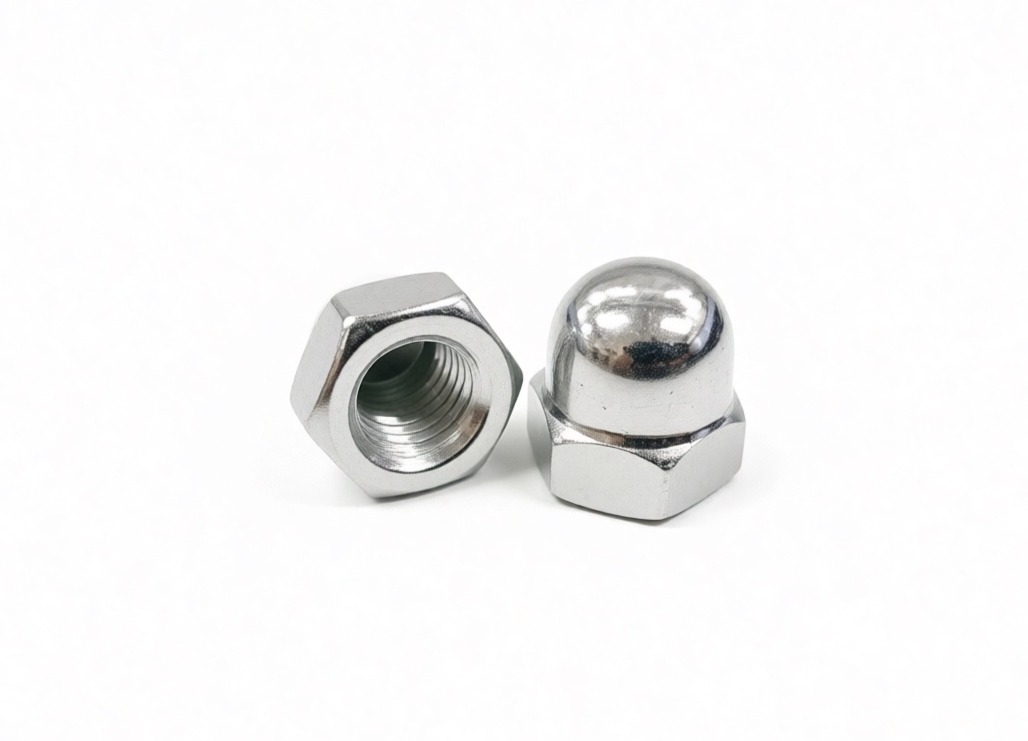

Гайка DIN 1587 колпачковая
Цену уточняйте
Это базовый резьбовой крепеж, конструктивно объединяющий шестигранное основание и глухую сферическую верхушку. Колпачковая форма полностью закрывает конец болта или шпильки, защищая резьбовое соединение от коррозии и механических повреждений. Данный стандарт технически соответствует ГОСТ 11860-85.
Ключевые конструктивные особенности:
-
- Глухой колпачок: исключает травматизм персонала о выступающие части болтов и придает узлу законченный декоративный вид.
- Закрытая внутренняя полость: предотвращает попадание влаги и загрязнений в зону резьбового контакта, облегчая последующий демонтаж.
- Метрическая резьба: нарезается с полем допуска 6H, что обеспечивает плотное и надежное сопряжение с ответной деталью.
Гайки DIN 1587 применяются в пищевой промышленности, медицине, мебельном производстве и при сборке детских игровых комплексов, где важны гигиеничность и отсутствие острых кромок. Использование углеродистой стали классов прочности 8 и 10 позволяет применять крепеж в нагруженных узлах машиностроения, а нержавеющие стали А2 и А4 гарантируют кислотостойкость и отсутствие коррозии в агрессивных средах. Модели из латуни и пластмассы востребованы в электротехнике и приборостроении для обеспечения искробезопасности или диэлектрических свойств. Гальваническое оцинкование углеродистых сталей защищает изделие от окисления при эксплуатации в условиях повышенной влажности.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d1 - внутренний диаметр колпачкаm - высота шестигранной части
h - общая высота гайки
s - размер под ключ (расстояние между параллельными гранями)
e - размер по углам (расстояние между противоположными углами)
| Размер резьбы | h | m max | d1 max | s | e |
|---|---|---|---|---|---|
| М3 | 7 | 2,4 | 5,5 | 5,5 | 6,01 |
| М4 | 8 | 3,2 | 6,5 | 7 | 7,66 |
| М5 | 10 | 4 | 7,5 | 8 | 8,79 |
| М6 | 12 | 5 | 9,5 | 10 | 11,05 |
| М8 | 15 | 6,5 | 12,5 | 13 | 14,38 |
| М10 | 18 | 8 | 16 | 17 | 18,9 |
| М12 | 22 | 10 | 18 | 19 | 21,1 |
| М14 | 25 | 11 | 21 | 22 | 24,49 |
| М16 | 28 | 13 | 23 | 24 | 26,75 |
| М20 | 34 | 16 | 28 | 30 | 33,53 |
| М24 | 42 | 19 | 34 | 36 | 39,98 |
