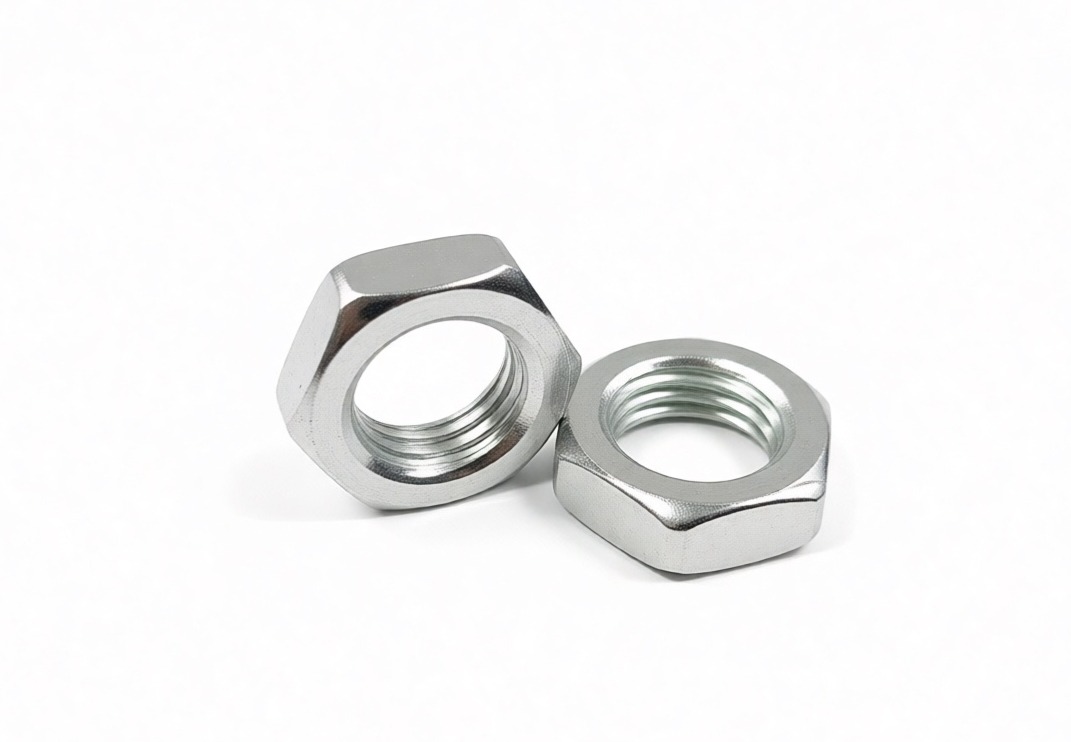

Гайка DIN 439 низкая
Цену уточняйте
Это базовый резьбовой крепеж, отличающийся уменьшенной высотой корпуса по сравнению со стандартными шестигранными гайками. Малые габариты изделия позволяют использовать его в качестве контргайки для фиксации основного крепежа или в узлах с дефицитом монтажного пространства. Данный стандарт технически соответствует ISO 4035, ISO 4036 и ГОСТ 5916-70.
Ключевые конструктивные особенности:
-
- Низкий профиль: высота составляет примерно 0,5d, что снижает металлоемкость и общий вес резьбового узла.
- Шестигранная форма: стандартный размер под ключ обеспечивает совместимость с типовым ручным и пневматическим инструментом.
- Метрическая резьба: нарезается с полем допуска 6H, обеспечивая точность хода по всей длине стержня.
Низкие гайки DIN 439 применяются в приборостроении, авиационной промышленности и мебельном производстве, где критична компактность соединений. Основная функция изделия — стопорение (контрение) стандартных гаек для предотвращения их самопроизвольного отвинчивания при вибрациях. Нержавеющие исполнения из сталей А2 и А4 востребованы в пищевой и химической отраслях, а латунные гайки — в электротехнике благодаря их высокой проводимости и отсутствию магнитных свойств. Варианты с горячим или желтым цинкованием эффективно работают в условиях открытых строительных площадок и в зонах с повышенной влажностью.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
Ниже представлены подробные технические характеристики и размерная сетка изделия в табличном виде:
| Резьба d | Шаг резьбы крупный | Расстояние между гранями, мин. | Высота, макс. | Высота, мин. | Размер под ключ, макс. | Размер под ключ, мин. |
|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 3,41 | 1 | 0,75 | 3,2 | 3,08 |
| M1,8 | 0,35 | 1,1 | 0,85 | 3,5 | 3,38 | |
| М2 | 0,4 | 4,32 | 1,2 | 0,95 | 4 | 3,82 |
| М2,5 | 0,45 | 5,45 | 1,6 | 1,35 | 5 | 4,82 |
| М3 | 0,5 | 6,01 | 1,8 | 1,55 | 5,5 | 5,32 |
| M3,5 | 0,6 | 6,58 | 2 | 1,75 | 6 | 5,82 |
| M4 | 0,7 | 7,66 | 2,2 | 1,95 | 7 | 6,78 |
| M5 | 0,8 | 8,79 | 2,7 | 2,45 | 8 | 7,78 |
| M6 | 1 | 11,06 | 3,2 | 2,9 | 10 | 9,78 |
| Резьба d | Размер и длина | Размер и длина | Шаг резьбы крупный | Расстояние между гранями, мин. | Высота, макс. | Высота, мин. | Размер под ключ, макс. | Размер под ключ, мин. |
|---|---|---|---|---|---|---|---|---|
| M8 | М8х1 | - | 1,25 | 14,38 | 4 | 3,7 | 13 | 12,73 |
| M10 | М10х1 | М10х1,25 | 1,5 | 18,9 | 5 | 4,7 | 17 | 16,73 |
| М12 | М12х1,25 | М12х1,5 | 1,75 | 21,1 | 6 | 5,7 | 19 | 18,67 |
| М14 | М14х1,5 | - | 2 | 24,49 | 7 | 6,42 | 22 | 21,67 |
| M16 | М16х1,5 | - | 2 | 26,75 | 8 | 7,42 | 24 | 23,67 |
| M18 | М18х1,5 | М18х2 | 2,5 | 29,56 | 9 | 8,42 | 27 | 26,16 |
| M20 | М20х1,5 | М20х2 | 2,5 | 32,95 | 10 | 9,1 | 30 | 29,16 |
| M22 | М22х1,5 | М22х2 | 2,5 | 35,03 | 11 | 9,9 | 32 | 31 |
| M24 | М24х1,5 | М24х2 | 3 | 39,55 | 12 | 10,9 | 36 | 35 |
| Резьба d | Размер и длина | Размер и длина | Размер и длина | Шаг резьбы крупный | Расстояние между гранями, мин. | Высота, макс. | Высота, мин. | Размер под ключ, макс. | Размер под ключ, мин. |
|---|---|---|---|---|---|---|---|---|---|
| M27 | М27х1,5 | М27х2 | - | 3 | 45,20 | 13,5 | 12,4 | 41 | 40 |
| M30 | М30х1,5 | М30х2 | - | 3,5 | 50,85 | 15 | 13,9 | 46 | 45 |
| М33 | М33х1,5 | М33х2 | - | 3,5 | 55,37 | 16,5 | 15,4 | 50 | 49 |
| М36 | М36х1,5 | М36х2 | М36х3 | 4 | 60,79 | 18 | 16,9 | 55 | 53,8 |
| M39 | М39х1,5 | М39х2 | М39х3 | 4 | 66,44 | 19,5 | 18,2 | 60 | 58,8 |
| M42 | М42х1,5 | М42х2 | М42х3 | 4,5 | 71,3 | 21 | 19,7 | 65 | 63,1 |
| (M45) | М45х1,5 | М45х2 | М45х3 | 4,5 | 76,95 | 22,5 | 21,2 | 70 | 68,1 |
| M48 | М48х1,5 | М48х2 | М48х3 | 5 | 82,60 | 24 | 22,7 | 75 | 73,1 |
| M52 | М52х1,5 | М52х2 | М52х3 | 5 | 88,25 | 26 | 24,7 | 80 | 78,1 |
