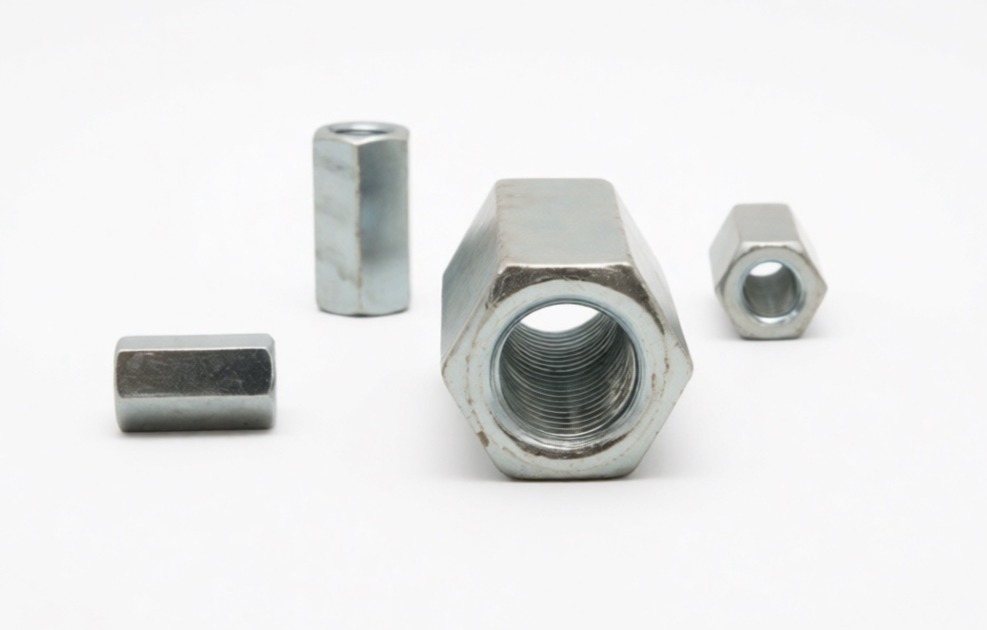

Гайка DIN 6334 шестигранная переходная, удлиненная для шпильки — изображение 1

Гайка DIN 6334 шестигранная переходная, удлиненная для шпильки

Цену уточняйте

Это базовый резьбовой крепеж, выполненный в виде вытянутого шестигранного цилиндра, предназначенный для наращивания или соединения резьбовых стержней одинакового диаметра. Удлиненная форма изделия обеспечивает глубокое зацепление резьбы, что позволяет передавать значительные осевые усилия между соединяемыми шпильками.

Ключевые конструктивные особенности:

    • Увеличенная высота: длина гайки составляет ровно $3d$, что гарантирует надежность стыка при наращивании длинномерных резьбовых конструкций.
    • Сквозная резьба: позволяет вкручивать шпильки с обеих сторон до упора друг в друга, обеспечивая центровку соединения.
    • Шестигранный профиль: дает возможность затяжки стандартным ключом, что удобно при регулировке натяжения в подвесных системах.

Соединительные гайки DIN 6334 активно используются в монтаже систем вентиляции, отопления и пожаротушения для удлинения подвесных шпилек к потолочным перекрытиям. Классы прочности 8 и 10 позволяют применять их в ответственных строительных конструкциях, рассчитанных на высокие нагрузки на растяжение. Исполнения из нержавеющей стали А2 и А4 незаменимы при монтаже наружных инженерных сетей и в условиях химического производства, где требуется устойчивость к коррозии. Латунные варианты применяются в электротехнике для обеспечения надежного контакта. Оцинкованное покрытие углеродистой стали защищает резьбу от прикипания и окисления во влажных средах.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При монтаже переходной гайки DIN 6334 необходимо следить за тем, чтобы обе соединяемые шпильки входили в корпус гайки на глубину не менее чем 1,5d. Это условие критически важно для равномерного распределения нагрузки по виткам резьбы и предотвращения срыва соединения. В случае использования изделия для натяжения тросовых или штанговых систем рекомендуется дополнительная фиксация контргайками (например, DIN 439).

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

m - длина гайки
s - размер под ключ (расстояние между параллельными гранями)
e - размер по углам (расстояние между противоположными углами)
Размер резьбыmes
М61811,0510
М82414,3813
М103018,917
М123621,119
М164826,7524
М206033,5330
М247241,636
