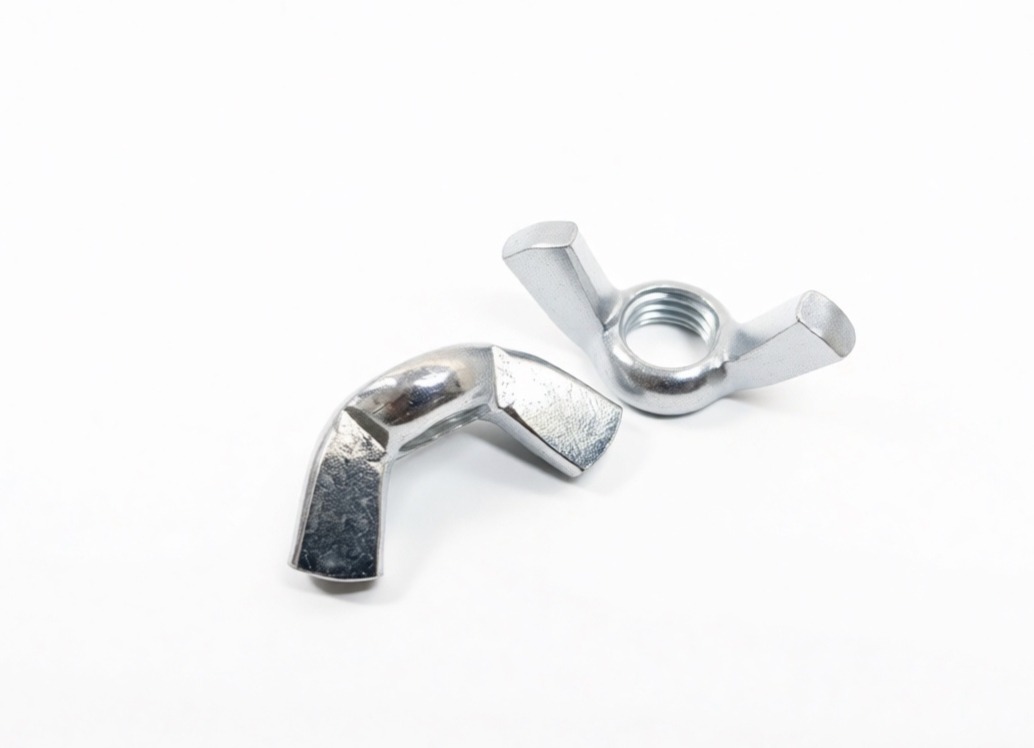

Гайка DIN 315 барашек
Цену уточняйте
Это базовый резьбовой крепеж, оснащенный двумя плоскими выступающими элементами («ушками») для передачи крутящего момента вручную без использования слесарного инструмента. Конструкция позволяет оперативно собирать и разбирать узлы, требующие частой регулировки или обслуживания. Данный стандарт технически соответствует ГОСТ 3032-76.
Ключевые конструктивные особенности:
-
- Эргономичные лопасти: обеспечивают удобный захват пальцами для быстрой затяжки и ослабления соединения.
- Типы исполнения: выпускается в «немецкой» форме (с округлыми лепестками) и «американской» форме (с более прямоугольными очертаниями), что влияет на габариты захвата.
- Метрическая резьба: нарезается с полем допуска 6H, обеспечивая легкое вращение гайки по стержню болта или шпильки.
Гайки-барашки DIN 315 незаменимы в мебельном производстве, при сборке выставочных стендов, рекламных конструкций и в бытовых приборах, где требуется мобильность соединений. Использование ковкого чугуна и сталей классов прочности от 4 до 10 позволяет подобрать крепеж под различные уровни механических нагрузок. Нержавеющие стали А2 и А4 обеспечивают долговечность в условиях постоянного контакта с водой, а латунные и пластиковые исполнения востребованы в электротехнике и сантехническом оборудовании. Для защиты металлических изделий применяется гальваническое оцинкование или никелирование, что предотвращает коррозию и придает крепежу эстетичный вид.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - номинальный диаметр резьбыd1 - внутренний диаметр резьбы
e - общий размах крыльев (расстояние между концами крыльев)
h - высота барашковой части
m - высота резьбовой части (основания)
g - толщина крыла
| Гайка барашковая American Form | |||||
|---|---|---|---|---|---|
| Резьба | d1 | e | g | h | m |
| М4 | 6 | 18 | 1,7 | 8,5 | 0,9 |
| М5 | 8 | 24 | 2,3 | 11 | 4,2 |
| М6 | 10 | 30 | 2,7 | 15 | 5 |
| М8 | 13 | 36 | 3,6 | 18 | 6,5 |
| М10 | 17 | 48 | 4,6 | 23 | 8 |
| М12 | 20 | 62 | 5,6 | 31 | 10 |
| М16 | 26 | 70 | 6,5 | 35 | 13 |
| М20 | 32 | 96 | 7 | 44 | 16 |
| М24 | 41 | 106 | 8,6 | 53,5 | 20 |
| Гайка барашковая | ||||||
|---|---|---|---|---|---|---|
| Резьба | Шаг резьбы | d2 | d3 | e | h | m |
| М3 | 0.5 | 7 | 6 | 19 | 9.5 | 3.9 |
| M4 | 0.7 | 8 | 7 | 20 | 10.5 | 4.6 |
| M5 | 0.8 | 11 | 9 | 26 | 13 | 6.5 |
| M6 | 1 | 13 | 11 | 33 | 17 | 8 |
| M8 | 1.25 | 16 | 12.5 | 39 | 20 | 10 |
| M10 | 1.5 | 20 | 16.5 | 51 | 25 | 12 |
| M12 | 1.75 | 23 | 19.5 | 65 | 33.5 | 14 |
| M14 | 2 | 21.5 | - | 63.5 | 32.3 | 12 |
| M16 | 2 | 29 | 23 | 73 | 37.5 | 17 |
| M20 | 2.5 | 35 | 29 | 90 | 46.5 | 21 |
| M24 | 3 | 44 | 37.5 | 110 | 56.5 | 25 |
