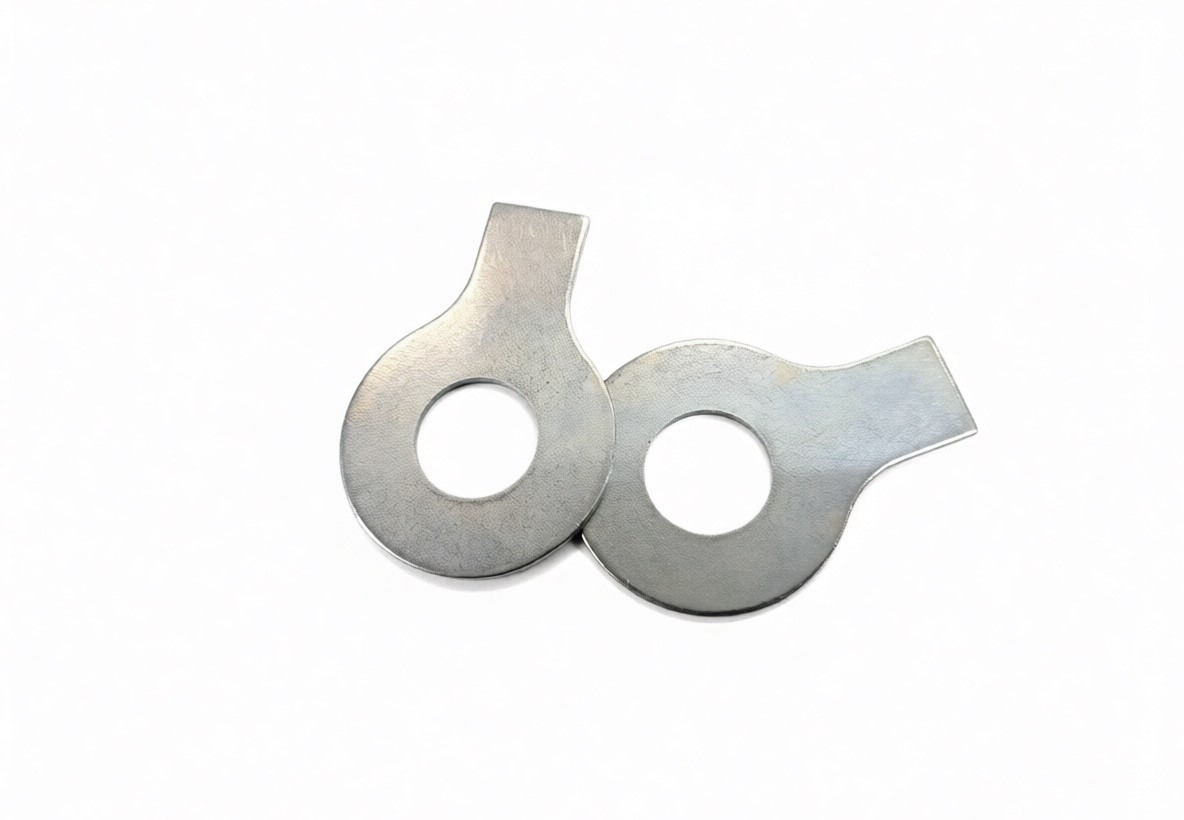

Шайба стопорная DIN 93 с лапкой
Цену уточняйте
Шайба стопорная с одной лапкой DIN 93 — это крепежный элемент, предназначенный для механической блокировки шестигранных болтов и гаек. В отличие от пружинных шайб, которые работают за счет упругости, DIN 93 обеспечивает позитивную (жесткую) фиксацию. Принцип работы прост: длинная лапка шайбы загибается за край детали, а основная круглая часть (после затяжки гайки) отгибается вверх к одной из граней шестигранника. Это полностью исключает возможность вращения метиза даже при экстремальных вибрациях.
Ключевые конструктивные особенности:
-
- Надежная механическая блокировка: Шайба физически препятствует провороту гайки, что делает её незаменимой в узлах с высокими требованиями к безопасности.
- Гибкость монтажа: Длинная лапка позволяет закрепиться за край станины, паза или соседней детали, обеспечивая точку опоры для стопорения.
- Пластичность материала: Специальный подбор сталей позволяет многократно сгибать и разгибать лапки без образования трещин в металле.
Шайбы DIN 93 широко применяются в тяжелом машиностроении, авиастроении и при производстве железнодорожного транспорта — там, где самопроизвольное отвинчивание может привести к аварии.
Для стандартных условий используется углеродистая сталь с гальванической оцинковкой. В судостроении и химической отрасли востребованы изделия из нержавеющей стали А2 и А4. Модификации из латуни и меди применяются в электротехнике и приборостроении, где важна высокая проводимость или работа в специфических температурных режимах без риска искрообразования.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d1 - внутренний диаметр (диаметр отверстия)d - наружный диаметр
s - толщина шайбы
h - высота зубьев
| Под резьбу | d | d1 | b | L | s |
|---|---|---|---|---|---|
| М3 | 3,2 | 12 | 4 | 13 | 0.38 |
| М4 | 4.3 | 14 | 5 | 14 | 0.38 |
| М5 | 5.3 | 17 | 6 | 16 | 0.5 |
| М6 | 6.4 | 19 | 7 | 18 | 0.5 |
| М8 | 8.4 | 22 | 8 | 20 | 0.75 |
| M10 | 10.5 | 26 | 10 | 22 | 0.75 |
| M12 | 13.0 | 30 | 12 | 28 | 1 |
| М14 | 15.0 | 33 | 12 | 28 | 1 |
| M16 | 17.0 | 36 | 15 | 32 | 1 |
| М18 | 19.0 | 40 | 18 | 36 | 1 |
| M20 | 21.0 | 42 | 18 | 36 | 1 |
| М22 | 23.0 | 50 | 20 | 42 | 1 |
| M24 | 25.0 | 50 | 20 | 42 | 1 |
| M27 | 28.0 | 58 | 23 | 48 | 1.6 |
| M30 | 31.0 | 63 | 26 | 52 | 1.6 |
| М32 | 34.0 | 68 | 28 | 56 | 1.6 |
| M36 | 37.0 | 75 | 30 | 60 | 1.6 |
| M39 | 40.0 | 82 | 32 | 64 | 1.6 |
