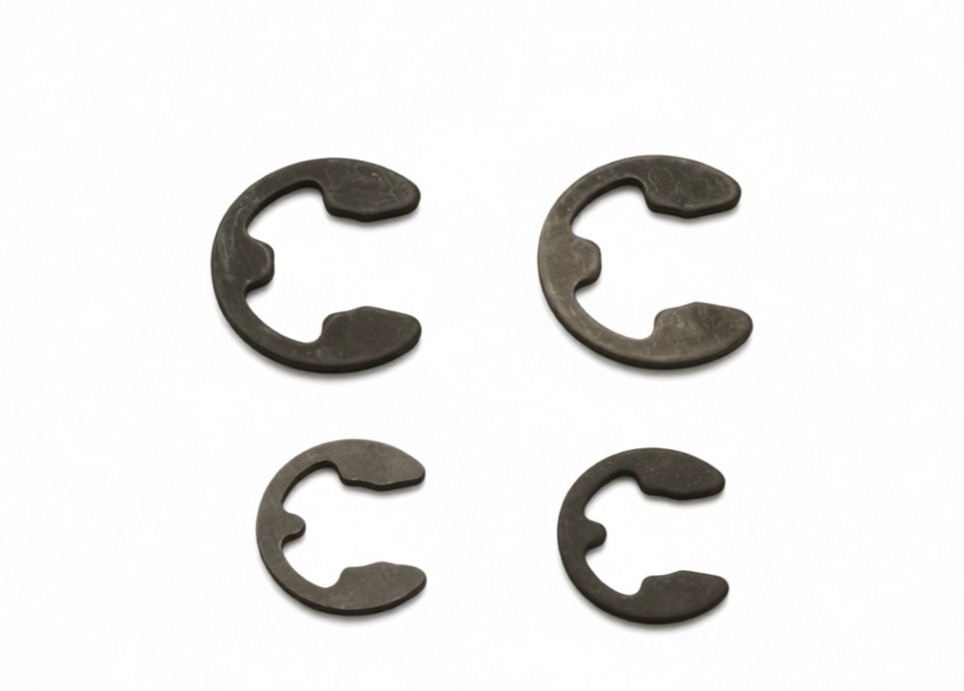

Шайба DIN 6799 стопорная быстросъемная
Цену уточняйте
Стопорная быстросъемная шайба (также известная как «шайба упорная» или E-образная шайба) предназначена для фиксации деталей на валах или в отверстиях. В отличие от стандартных стопорных колец (DIN 471/472), это изделие устанавливается в проточку (канавку) вала радиально, то есть сбоку, а не осевым смещением. Три внутренних выступа шайбы создают надежный упор, охватывая дно канавки и предотвращая осевое смещение закрепленных элементов (подшипников, втулок, рычагов).
Ключевые конструктивные особенности:
-
- Е-образная форма: Три контактных сегмента обеспечивают равномерное распределение нагрузки и надежный захват вала даже при высоких оборотах.
- Радиальный монтаж: Позволяет устанавливать и снимать шайбу без полной разборки узла, что критично для обслуживания сложных механизмов.
- Пружинные свойства: Изготавливается из закаленной стали, что позволяет шайбе многократно деформироваться при установке, плотно «защелкиваясь» в проточке.
Шайбы DIN 6799 являются стандартом в автомобилестроении, принтерах, бытовой технике и офисном оборудовании для фиксации небольших осей и валов. Основным материалом служит пружинная сталь с гальванической оцинковкой для защиты от коррозии. В приборостроении и медицинской технике применяются варианты из нержавеющей стали (А1, А2, А4). Бронзовые шайбы востребованы в узлах, где требуется высокая износостойкость и антифрикционные свойства при контакте с вращающимися деталями.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
a - номинальный диаметр валаs - толщина шайбы
d2 - наружный диаметр
d3 - диаметр установки (посадочный диаметр)
| Под резьбу | d2 | a | s | d3 |
|---|---|---|---|---|
| М2 - М2,5 | 1,5 | 1,28 | 0,4 | 4,25 |
| М2,5 - М3 | 1,9 | 1,61 | 0,5 | 4,8 |
| М3 - М4 | 2,3 | 1,94 | 0,6 | 6,3 |
| М4 - М5 | 3,2 | 2,7 | 0,6 | 7,3 |
| М5 - М6 | 4 | 3,34 | 0,7 | 9,3 |
| М6 - М8 | 5 | 4,11 | 0,7 | 11,3 |
| М8 - М10 | 6 | 5,26 | 0,7 | 12,3 |
| М8 - М11 | 7 | 5,84 | 0,9 | 14,3 |
| М9 - М12 | 8 | 6,52 | 1 | 16,3 |
| М10 - М14 | 9 | 7,63 | 1,1 | 18,8 |
| М11 - М15 | 10 | 8,32 | 1,2 | 20,4 |
| М13 - М18 | 12 | 10,45 | 1,3 | 23,4 |
| М16 - М24 | 15 | 12,61 | 1,5 | 29,4 |
| М20 - М31 | 19 | 15,92 | 1,75 | 37,6 |
| М25 - М38 | 24 | 21,98 | 2 | 44,6 |
