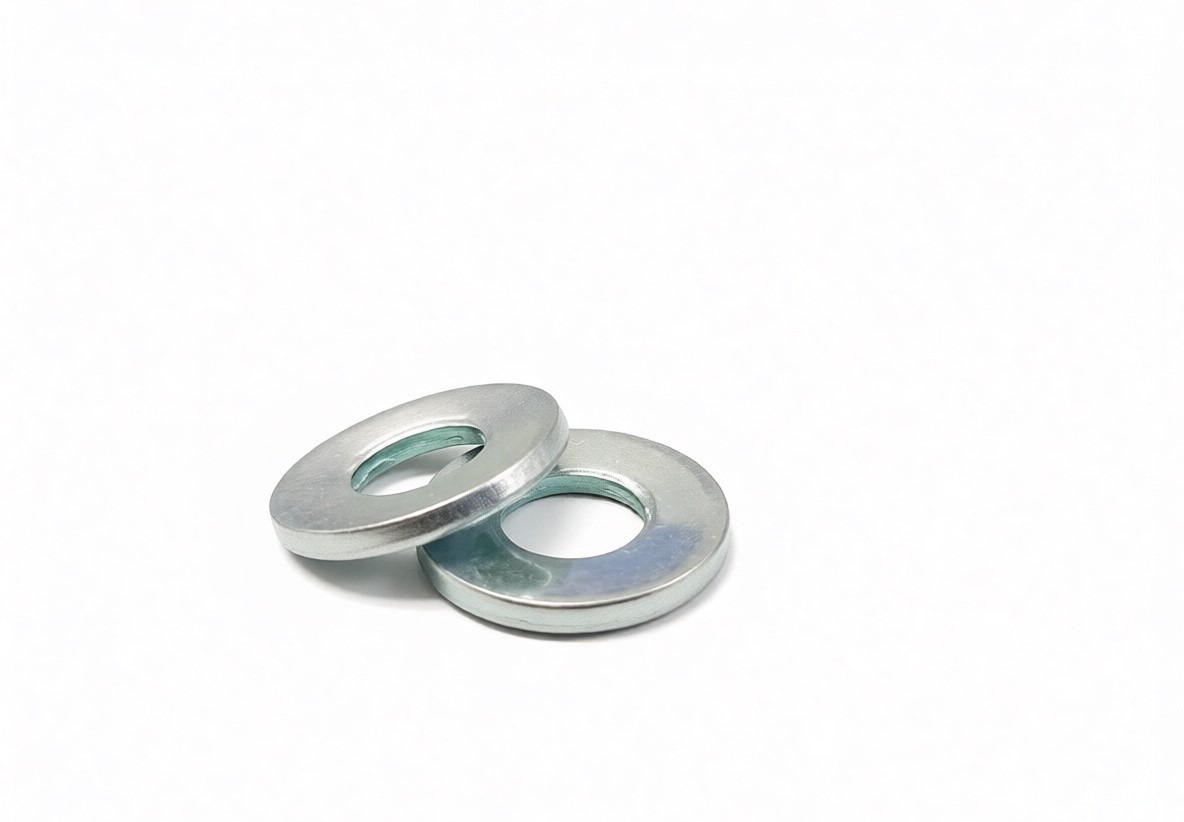

Шайба DIN 6796 зажимная
Цену уточняйте
Шайба зажимная, соответствующая стандарту DIN 6796, представляет собой высокопрочное крепежное изделие тарельчатой формы, специально разработанное для поддержания стабильного осевого усилия в резьбовых соединениях. В отличие от обычных плоских шайб, данная модель обладает пружинными свойствами: при затягивании болта или гайки она деформируется, создавая постоянное ответное давление. Это позволяет компенсировать микроосадки металла, температурные расширения и износ сопрягаемых поверхностей.
Ключевые конструктивные особенности:
-
- Эффект стопорения: Высокое упругое сопротивление шайбы эффективно предотвращает самопроизвольное отвинчивание крепежа даже в условиях интенсивных вибраций.
- Компенсация зазоров: Способность шайбы «пружинить» позволяет сохранять необходимый натяг в соединении при тепловых деформациях деталей или естественной усадке прокладок.
- Высокая нагрузочная способность: DIN 6796 рассчитана на работу с болтами высоких классов прочности (8.8, 10.9 и выше), обеспечивая надежность в ответственных узлах.
Зажимные шайбы DIN 6796 находят широкое применение в тяжелом машиностроении, станкостроении, автомобильной промышленности и энергетике. Их часто используют при сборке силовых агрегатов, фланцевых соединений трубопроводов и электротехнических шин, где критически важно поддерживать постоянный контакт под нагрузкой. Благодаря своей конической форме, шайба выступает надежным барьером против ослабления резьбы в узлах, подвергающихся частым циклам нагрева и охлаждения.
Для изготовления применяется пружинная сталь повышенной твердости (обычно от 420 до 510 HV). Готовые изделия подвергаются фосфатированию или гальваническому оцинкованию для защиты от коррозии. Также доступны версии из нержавеющей стали, обладающие высокой стойкостью к агрессивным химическим средам.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - внутренний диаметр (диаметр отверстия)d1 - наружный диаметр
s - толщина материала шайбы
h - высота шайбы (стрела прогиба)
| Под резьбу | d | d1 | s | h |
|---|---|---|---|---|
| М2,5 | 2,7 | 6 | 0,5 | - |
| М3 | 3,2 | 7 | 0,6 | 0,85 |
| М3,5 | 3,7 | 8 | 0,8 | 1,06 |
| М4 | 4,3 | 9 | 1 | 1,3 |
| М5 | 5,3 | 11 | 1,2 | 1,55 |
| М6 | 6,4 | 14 | 1,5 | 2 |
| М7 | 7,4 | 17 | 1,75 | 2,3 |
| М8 | 8,4 | 18 | 2 | 2,6 |
| М10 | 10,5 | 23 | 2,5 | 3,2 |
| М12 | 13 | 29 | 3 | 3,95 |
| М14 | 15 | 35 | 3,5 | 4,65 |
| М16 | 17 | 39 | 4 | 5,25 |
| М18 | 19 | 42 | 4,5 | 5,8 |
| М20 | 21 | 45 | 5 | 6,4 |
