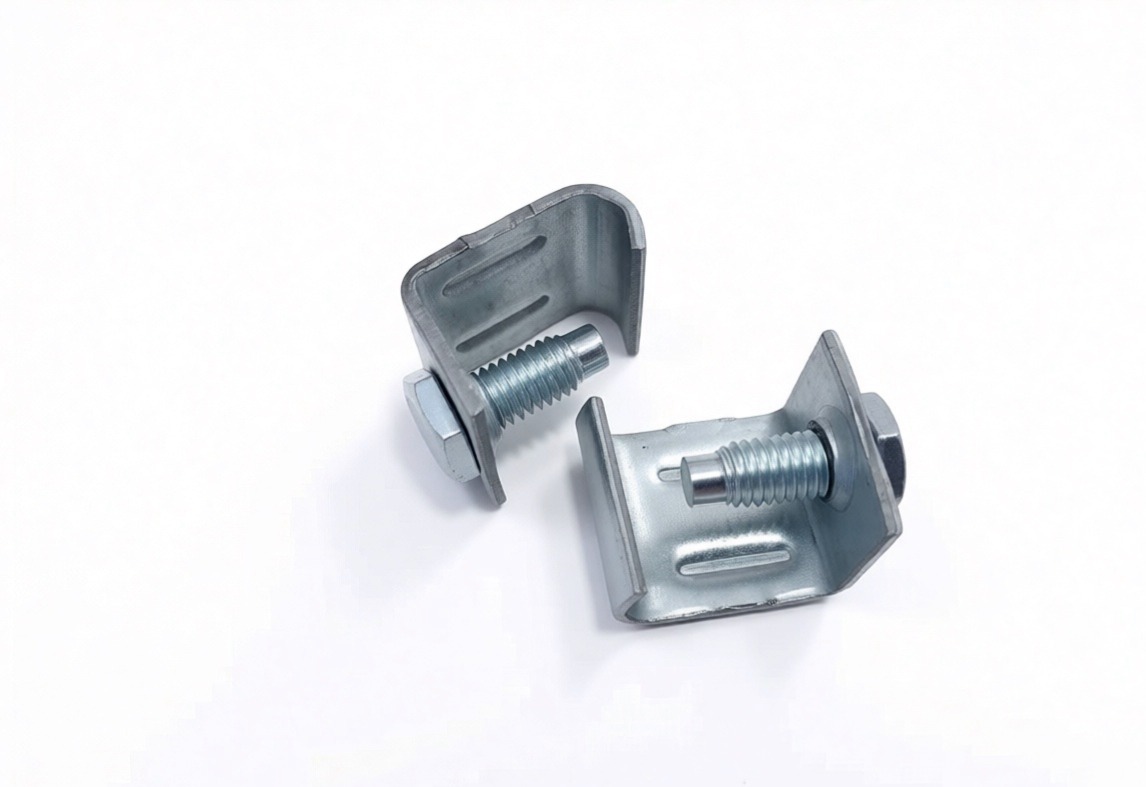

Скоба для стяжки фланцев воздуховодов — изображение 1

Скоба для стяжки фланцев воздуховодов

Цену уточняйте

Скоба для стяжки фланцев (монтажная скоба) — это вспомогательный крепежный элемент, предназначенный для дополнительной герметизации и усиления стыков прямоугольных воздуховодов. Изделие представляет собой П-образный стальной зажим с установленным в него болтом. Скоба используется в тех случаях, когда расстояние между угловыми болтами фланцевого соединения слишком велико, что может привести к неплотному прилеганию шинорейки и потере давления воздуха в системе.

Ключевые конструктивные особенности:

    • Повышенная герметичность: Принудительное стягивание профилей шины между углами исключает появление зазоров, обеспечивая соответствие системы вентиляции высоким классам плотности.
    • Универсальность: Конструкция зажима позволяет использовать его с монтажными шинами различных типоразмеров (Шина-20, Шина-30) независимо от толщины металла воздуховода.
    • Вибростойкость: Плотно затянутая скоба предотвращает «дребезжание» фланцев при прохождении высокоскоростных воздушных потоков и пульсациях давления.

Монтажные скобы применяются при сборке вентиляционных магистралей с большой длиной стороны сечения (как правило, более 300–500 мм). Они устанавливаются на стыке двух шинореек для обеспечения равномерного прижима уплотнительной ленты по всему периметру фланца. Благодаря простоте конструкции, скобы позволяют значительно сэкономить время при монтаже крупногабаритных воздуховодов, заменяя собой трудоемкие методы дополнительного крепления.

Для изготовления скоб используется холоднокатаная сталь толщиной 2.5–3.0 мм, что придает изделию необходимую жесткость. Поверхность детали защищена слоем гальванического оцинкования, который надежно предохраняет металл от коррозии в условиях повышенной влажности. Стандартный прижимной болт (обычно М8) также имеет защитное покрытие. Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Основным техническим параметром скобы является толщина металла корпуса и размер прижимного болта, который определяет максимально возможное усилие стяжки. Согласно строительным нормам и рекомендациям производителей вентиляционных систем, скобы следует устанавливать с шагом 150–300 мм в зависимости от размеров воздуховода и требований к герметичности стыка. Монтаж производится путем надевания П-образного профиля скобы на совмещенные фланцы двух соседних участков воздуховода, после чего болт затягивается до упора с помощью накидного ключа или шуруповерта с торцевой головкой. Важно не допускать чрезмерной перетяжки, которая может вызвать деформацию полки монтажной шины. Правильно установленная скоба должна располагаться перпендикулярно плоскости фланца и обеспечивать видимое сжатие межфланцевого уплотнителя.

В таблицах ниже указаны основные характеристики и размеры данного товара

Тип/МатериалТолщина (мм)
М82,5
М83,0
Нержавеющая сталь AISI 4303,0
Нержавеющая сталь AISI 3043,0
