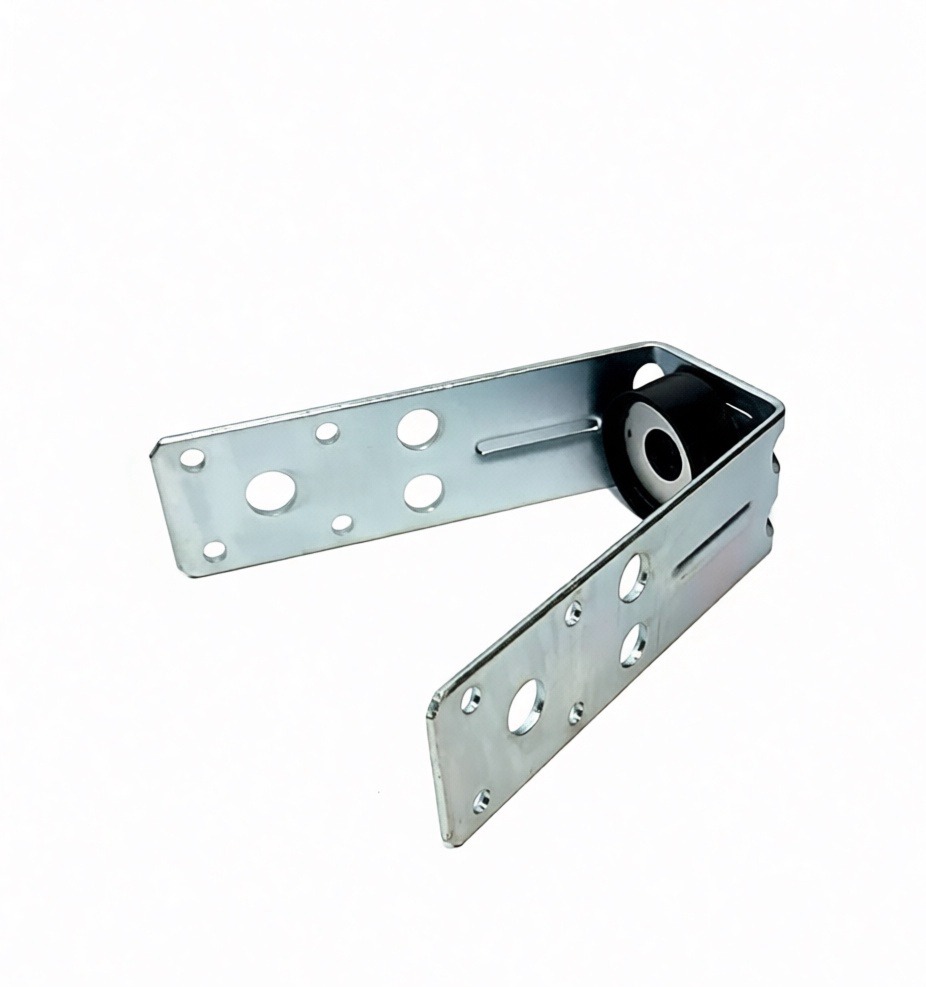

Кронштейн V-образный с виброгасителем — изображение 1

Кронштейн V-образный с виброгасителем

Цену уточняйте

V-образный кронштейн с виброгасителем — это специализированный элемент инженерного крепежа, предназначенный для подвеса воздуховодов и других коммуникаций к потолочному перекрытию из профилированного стального листа. Главной особенностью данной модификации является наличие интегрированного каучукового или резинового виброизолятора в основании. Такая конструкция позволяет не только надежно закрепить инженерные сети, но и эффективно решить проблему передачи структурного шума и вибраций от работающего оборудования (вентиляторов, насосов) на каркас здания.

Ключевые конструктивные особенности:

    • Шумоподавление: Эластичный виброгаситель разрывает «звуковой мостик» между резьбовой шпилькой и корпусом кронштейна, снижая уровень гула и вибраций в помещениях.
    • Адаптивная форма: Перфорированные боковые полки легко сгибаются по нанесенным меткам, что позволяет закрепить кронштейн в гофре профлиста любого профиля и ширины.
    • Защита резьбового соединения: Виброизолятор также выступает в роли демпфера, предотвращая самопроизвольное ослабление затяжки гаек и шпилек под воздействием постоянных микровибраций.

Кронштейны с виброгасителем являются обязательным стандартом при монтаже систем вентиляции и кондиционирования в зданиях с высокими требованиями к акустическому комфорту: в офисных центрах, кинотеатрах, жилых комплексах и чистых производственных помещениях. Они используются для подвеса прямоугольных и круглых воздуховодов, а также фанкойлов к профнастилу. Благодаря точкам крепления на боковых стенках гофры, нагрузка распределяется равномерно, не деформируя нижнюю плоскость листа.

Корпус кронштейна изготавливается из оцинкованной стали, обладающей высокой коррозионной стойкостью. Виброгасящий элемент выполнен из износостойкой резины (EPDM), которая сохраняет свои эластичные свойства в широком диапазоне температур и не разрушается под воздействием атмосферной влаги.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Кронштейн поставляется с предустановленной приварной гайкой (обычно М8 или М10) внутри виброизолятора. При монтаже изделие фиксируется к боковым граням профлиста с помощью саморезов или вытяжных заклепок через штатные отверстия в полках. Важно подбирать длину шпильки таким образом, чтобы она полностью проходила через резьбовую часть гайки, обеспечивая максимальную надежность подвеса. Допустимая рабочая нагрузка на один кронштейн рассчитывается с учетом характеристик виброгасителя, чтобы исключить его чрезмерное сжатие, при котором эффективность шумоподавления может снизиться. В процессе установки рекомендуется использовать контргайки для фиксации шпильки, а также проверять соосность подвеса, чтобы исключить боковые перекосы виброизоляционной вставки.
