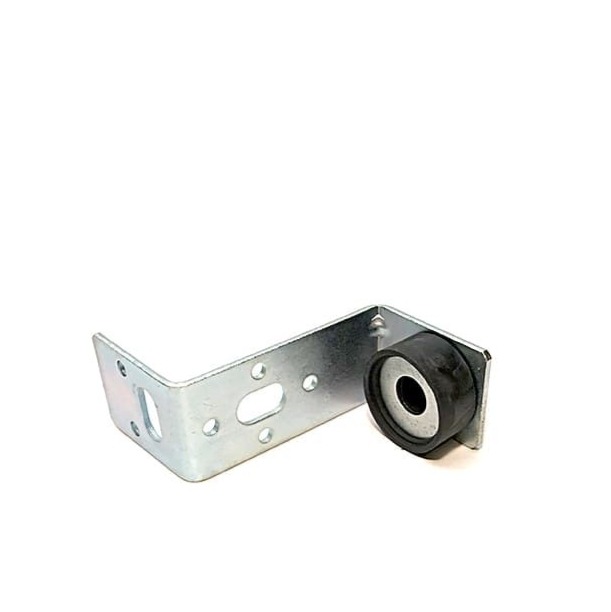

Кронштейн Z-образный с виброгасителем — изображение 1

Кронштейн Z-образный с виброгасителем

Цену уточняйте

Z-образный кронштейн с виброгасителем — это специализированный крепежный элемент, предназначенный для подвеса прямоугольных воздуховодов к потолочным перекрытиям и балкам. Благодаря своей ступенчатой форме, кронштейн одной полкой крепится к боковой стенке воздуховода, а другая служит точкой опоры для резьбовой шпильки. Наличие интегрированного виброгасящего элемента в горизонтальной полке позволяет эффективно изолировать конструкцию от структурного шума и микровибраций, возникающих при работе вентиляционного оборудования.

Ключевые конструктивные особенности:

    • Эффективная звукоизоляция: Резиновая или каучуковая вставка в основании кронштейна разрывает жесткую связь между воздуховодом и шпилькой, предотвращая передачу гула на несущие конструкции здания.
    • Усиление жесткости короба: Z-образная форма обеспечивает дополнительную опору для нижнего угла воздуховода, что препятствует его деформации и провисанию под собственным весом.
    • Универсальность монтажа: Конструкция позволяет крепить кронштейн к воздуховоду с помощью саморезов или вытяжных заклепок, обеспечивая быстрый монтаж на объектах любой сложности.

Z-образные кронштейны с виброгасителем являются обязательным элементом при монтаже систем приточно-вытяжной вентиляции и кондиционирования в жилых домах, офисных центрах и гостиницах, где действуют строгие нормы по уровню шума. Они используются для фиксации горизонтальных участков трасс к потолку. Применение таких кронштейнов позволяет избежать использования громоздких траверс на средних и малых сечениях воздуховодов, сохраняя при этом высокие акустические характеристики системы.

Изделие изготавливается из оцинкованной стали, устойчивой к коррозии и механическим повреждениям. Виброизолирующая вставка выполнена из EPDM-резины, которая сохраняет эластичность в течение многих лет, не рассыхается и выдерживает значительные перепады температур.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Кронштейн оснащен отверстием в виброгасителе под резьбовую шпильку М8 или М10. При монтаже вертикальная полка кронштейна прижимается к боковой поверхности воздуховода и фиксируется в нескольких точках. Горизонтальная полка с виброгасителем должна располагаться под нижним сгибом воздуховода, принимая на себя часть его веса. Важно следить за тем, чтобы шпилька проходила строго по центру виброгасителя, не касаясь стального корпуса кронштейна, иначе эффект звукоизоляции будет нивелирован. Максимальная нагрузка на кронштейн ограничена прочностью виброизолятора и толщиной стенки воздуховода. Для предотвращения самопроизвольного отвинчивания шпильки рекомендуется использовать контргайки с обеих сторон виброгасящего узла.
