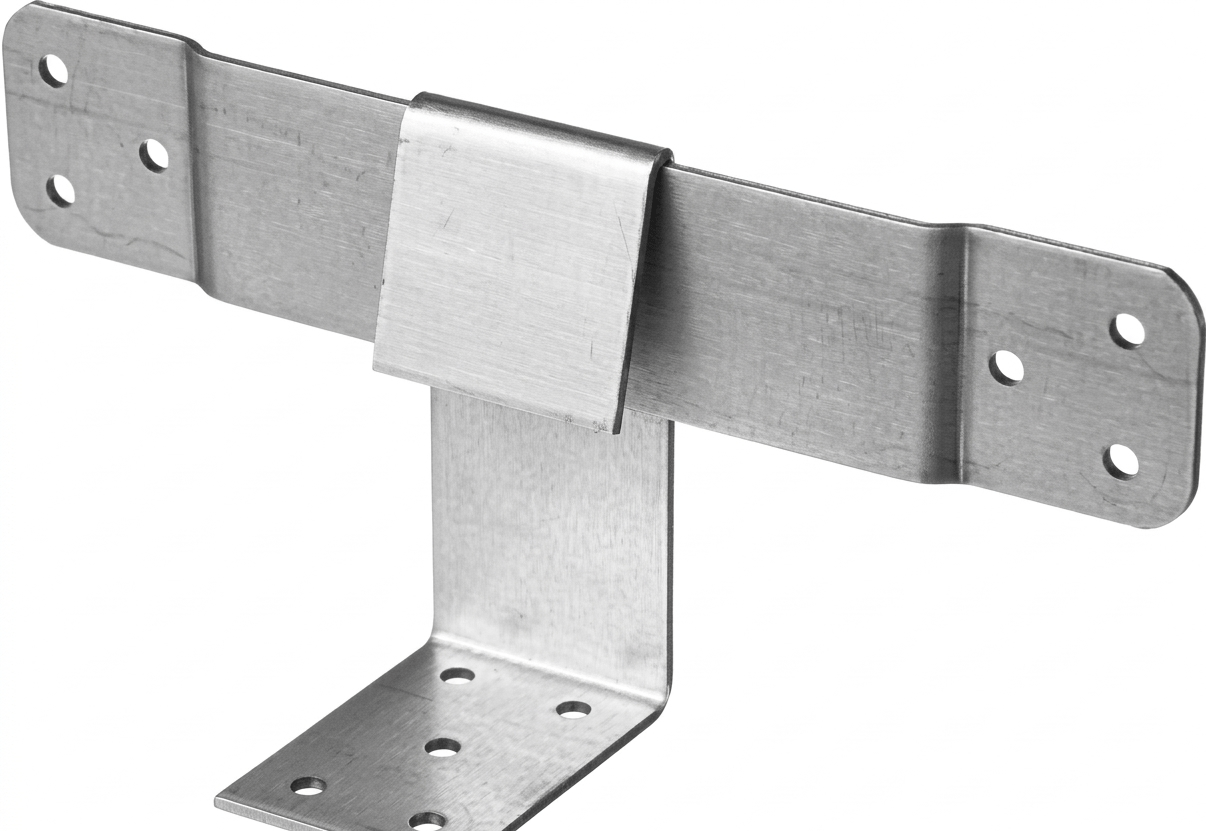

Опора скользящая для стропил (KUCIS) — изображение 1

Опора скользящая для стропил (KUCIS)

Цену уточняйте

Это специализированный перфорированный крепеж, состоящий из Г-образного уголка с направляющей петлей и подвижной пластины. Изделие разработано для компенсации естественной усадки деревянных строений, позволяя стропильной ноге смещаться вдоль мауэрлата или конькового прогона без деформации всей кровельной системы. Геометрия опоры обеспечивает надежную фиксацию стропила от боковых смещений, сохраняя при этом свободный ход в продольном направлении. Поле допуска посадки подвижного элемента в петлю оптимизировано для предотвращения заклинивания при изменении влажности древесины. Использование данного крепежа исключает возникновение избыточных напряжений в узлах сопряжения, что критично для долговечности рубленых и брусовых домов.

Ключевые конструктивные особенности:

    • Компенсационный механизм: Подвижное соединение пластины и уголка позволяет стропилам «скользить» при усадке стен, предотвращая выгибание кровли.
    • Усиленная перфорация: Наличие отверстий диаметром 5 мм рассчитано под использование саморезов или гвоздей, обеспечивая равномерное распределение нагрузки.
    • Высокая точность штамповки: Калиброванная петля гарантирует плавный ход пластины без люфтов и перекосов в плоскости монтажа.

Скользящие опоры KUCIS применяются при возведении крыш на деревянных объектах (срубы, бани, дома из клееного бруса), где усадка стен может достигать 5–10%. Производство осуществляется методом холодной штамповки из конструкционной листовой стали толщиной 2.0 мм, что обеспечивает необходимую жесткость и сопротивление деформации. Для защиты от коррозии в подкровельном пространстве изделия подвергаются гальваническому цинкованию, создающему устойчивый защитный слой.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При монтаже скользящей опоры необходимо учитывать направление предполагаемой усадки: пластину следует устанавливать так, чтобы она имела максимальный запас хода в нужную сторону. Важно следить, чтобы саморезы и гвозди были забиты строго перпендикулярно поверхности, а сама опора располагалась в одной плоскости с боковой гранью стропила. Предел текучести стали позволяет выдерживать значительные ветровые нагрузки на отрыв, сохраняя при этом функциональность шарнирного узла. Твердость по Роквеллу и качество цинкового покрытия проверяются на этапе выходного контроля, что гарантирует отсутствие хрупкости металла в зоне гиба. При установке рекомендуется оставлять технологический зазор в петле, чтобы избежать трения металла о металл при возможных перекосах древесины.

В таблицах ниже указаны основные характеристики и размеры данного товара

НаименованиеДлина, ммВысота, ммШирина, ммТолщина, мм
KUCIS-909090401,6-1,8
KUCIS-12012090401,6-1,8
KUCIS-16016090401,6-1,8
