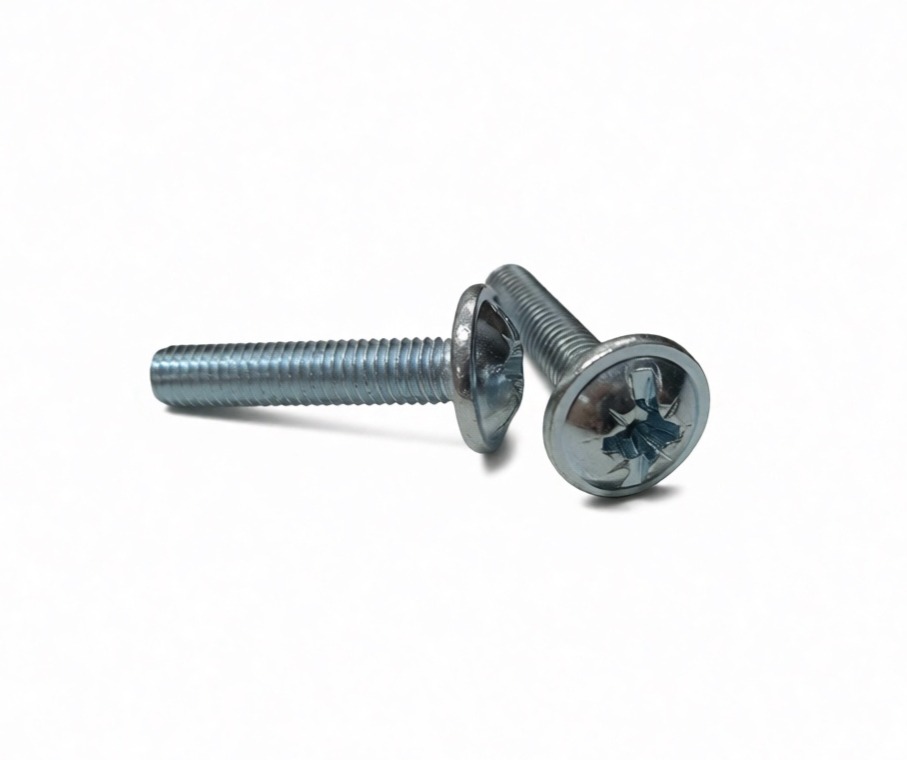

Винт DIN 967 с полусферической головкой и пресс-шайбой, полная резьба
Цену уточняйте
Это базовый резьбовой крепеж, конструктивно объединяющий винт с полусферической головкой и плоское основание в виде несъемной прессшайбы. Такая конфигурация увеличивает опорную площадь, позволяя надежно фиксировать тонколистовые материалы без риска их деформации или продавливания.
Ключевые конструктивные особенности:
-
- Интегрированная пресс-шайба: распределяет прижимное усилие по поверхности, что исключает необходимость использования отдельных плоских шайб.
- Крестообразный шлиц: обеспечивает удобную центровку инструмента и высокую скорость монтажа при использовании шуруповертов.
- Полная метрическая резьба: нарезается по всей длине стержня, что позволяет надежно фиксировать детали даже при небольшой толщине пакета материалов.
Винты DIN 967 являются стандартом в мебельной промышленности (крепление ручек и фурнитуры), при сборке электротехнических шкафов и в автомобилестроении. Использование углеродистой стали классов прочности 4.8 и 5.8 оптимально для большинства общестроительных задач, в то время как классы 8.8 и 10.9 применяются в нагруженных механических узлах. Нержавеющие стали А2 и А4 обеспечивают долговечность в условиях воздействия влаги, а латунные исполнения востребованы в декоративной отделке и точных приборах. Гальваническое оцинкование защищает сталь от коррозии и придает изделию аккуратный внешний вид.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
S - толщина фланцаK - высота фланца (буртика)
| Размер резьбы | S | K |
|---|---|---|
| М3 | 7,5 | 2,35 |
| М3,5 | 9 | 2,6 |
| М4 | 10 | 3,05 |
| М5 | 11,5 | 3,55 |
| М6 | 14,5 | 4,55 |
| М8 | 19 | 5,9 |
