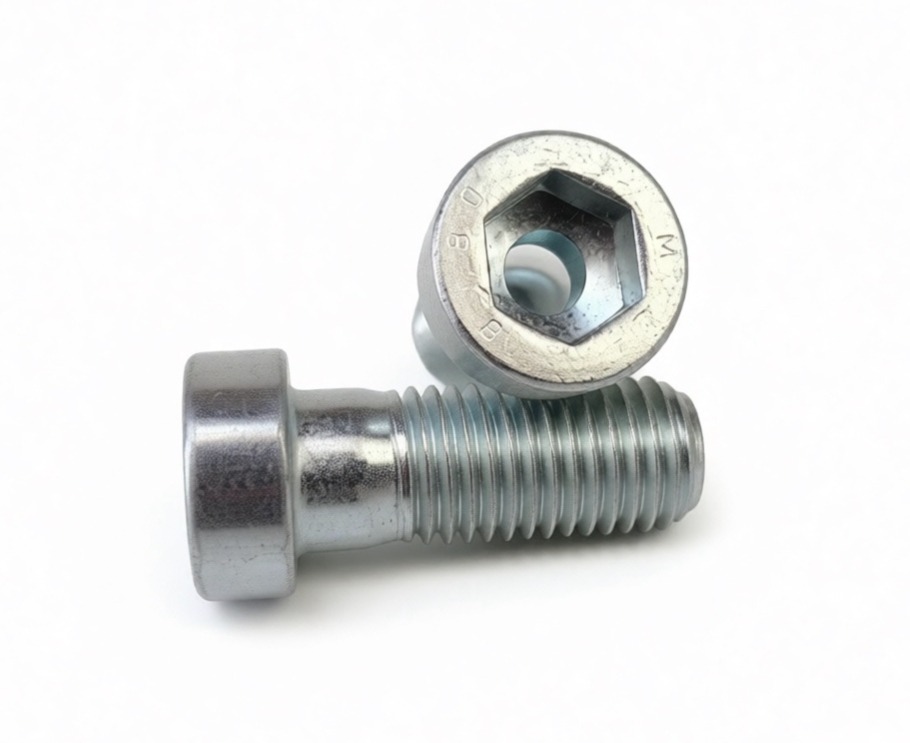

Винт DIN 6912 с низкой цилиндрической головкой, под торцевой ключ
Цену уточняйте
Это специализированный резьбовой крепеж, конструктивно представляющий собой винт с цилиндрической головкой уменьшенной высоты и внутренним шестигранным углублением. Отличительной чертой стандарта является наличие направляющего углубления (центрирующего отверстия) в шлице, что упрощает центровку инструмента и визуально отличает его от схожих моделей.
Ключевые конструктивные особенности:
-
- Низкая цилиндрическая головка: позволяет использовать винт в узлах с ограниченным пространством, где стандартная головка DIN 912 была бы слишком массивной.
- Внутренний шестигранник (Hex): обеспечивает надежную передачу крутящего момента, минимизируя риск соскальзывания инструмента.
- Направляющее углубление: облегчает ввод ключа и позволяет контролировать глубину посадки инструмента в шлиц.
Винты DIN 6912 востребованы в прецизионном машиностроении, станкостроении и авиационной промышленности, где критична экономия веса и высоты крепежного узла. Изготовление из стали классов прочности 8.8 и 10.9 обеспечивает высокую надежность при умеренных динамических нагрузках. Использование нержавеющих сталей А2 и А4 гарантирует долговечность в агрессивных средах, а медные сплавы применяются в электротехнике для обеспечения проводимости. Цинковое слоистое покрытие (Lamellar) предоставляет исключительную коррозионную стойкость, превосходящую стандартную оцинковку, что важно для наружных конструкций.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - номинальный диаметр резьбыP - шаг резьбы
dk - диаметр цилиндрической головки винта (болта)
k - высота головки винта
s - размер внутреннего шестигранника под ключ
b - длина резьбы винта
l - длина винта
| d | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М20 | М22 | М24 | М30 | М36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
| dk | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 33 | 36 | 45 | 54 | |
| k | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 12 | 13 | 14 | 17,5 | 21,5 | |
| s | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 17 | 19 | 22 | 27 | |
| b | l < 125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 50 | 54 | 66 | 78 |
| 125 | - | - | - | - | 32 | 36 | 40 | 44 | 52 | 56 | 60 | 72 | 84 | |
| l > 200 | - | - | - | - | - | - | - | 57 | 65 | 69 | 73 | 85 | 97 | |
