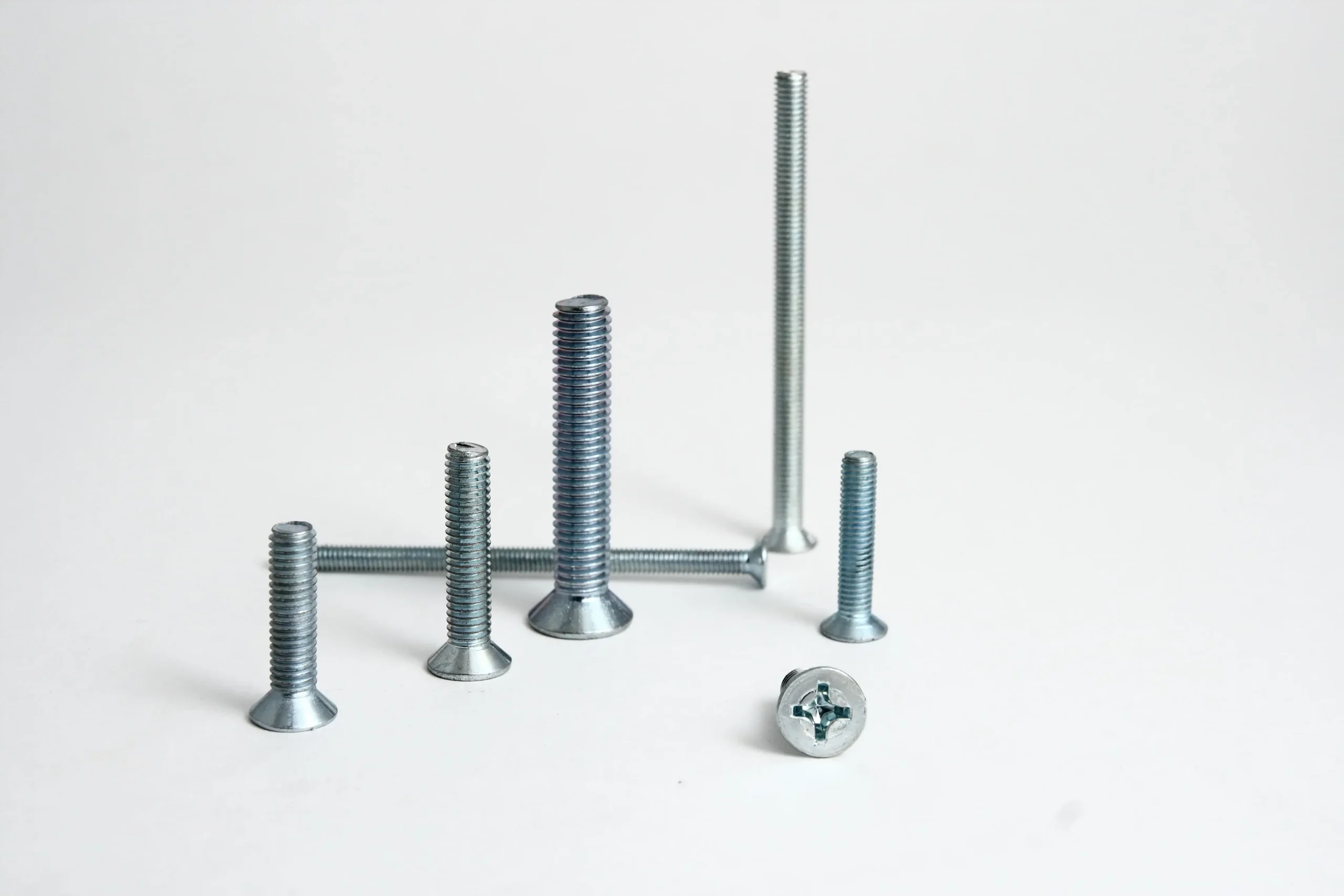

Винт DIN 965 с потайной головкой, крестообразный шлиц
Цену уточняйте
Это базовый резьбовой крепеж, предназначенный для создания соединений, в которых головка метиза не должна выступать над поверхностью закрепляемой детали. Изделие оснащено конусообразной головкой, требующей предварительного зенкования посадочного места для обеспечения установки «заподлицо». Данный стандарт является полным аналогом ISO 7046 и ГОСТ 17475-80.
Ключевые конструктивные особенности:
-
- Потайная головка: угол конуса 90° позволяет полностью утопить винт в материале, создавая ровную плоскость.
- Шлиц Phillips (PH): крестообразный привод обеспечивает эффективную передачу крутящего момента и центрирование инструмента при серийной сборке.
- Широкий диапазон прочности: исполнение в классах от 4.8 до 10.9 позволяет подобрать винт как для декоративных целей, так и для высоконагруженных узлов.
Винты DIN 965 востребованы в приборостроении, мебельном производстве, авиастроении и отделочных работах, где важна эстетика и гладкость поверхности. Использование сталей классов прочности 8.8 и 10.9 позволяет применять крепеж в ответственных машиностроительных узлах, работающих на растяжение. Нержавеющие стали А2 и А4 гарантируют сохранение характеристик в условиях воздействия кислот и морской воды, а латунь и пластик обеспечивают специфические требования по электропроводности или массе. Гальваническое цинкование, никелирование или хромирование защищают углеродистую сталь от окисления и улучшают визуальные характеристики изделия.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - номинальный диаметр резьбыdk - диаметр потайной головки
k - высота головки
b - длина резьбы винта, мин.
n - ширина шлица головки винта
m - размер крестообразного шлица Ph или Pz
| d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|
| dk ISO/DIN | 3 | 3,8 | 4,7 | 5,5/5,6 | 8,4/7,5 | 9,3/9,2 | 11,3/11 | 15,8/14,5 | 18,3/18 |
| k ISO/DIN | 1/0,96 | 1,2 | 1,5 | 1,65 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 |
| b | 15 | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| n | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 |
| m | 0 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 4 |
