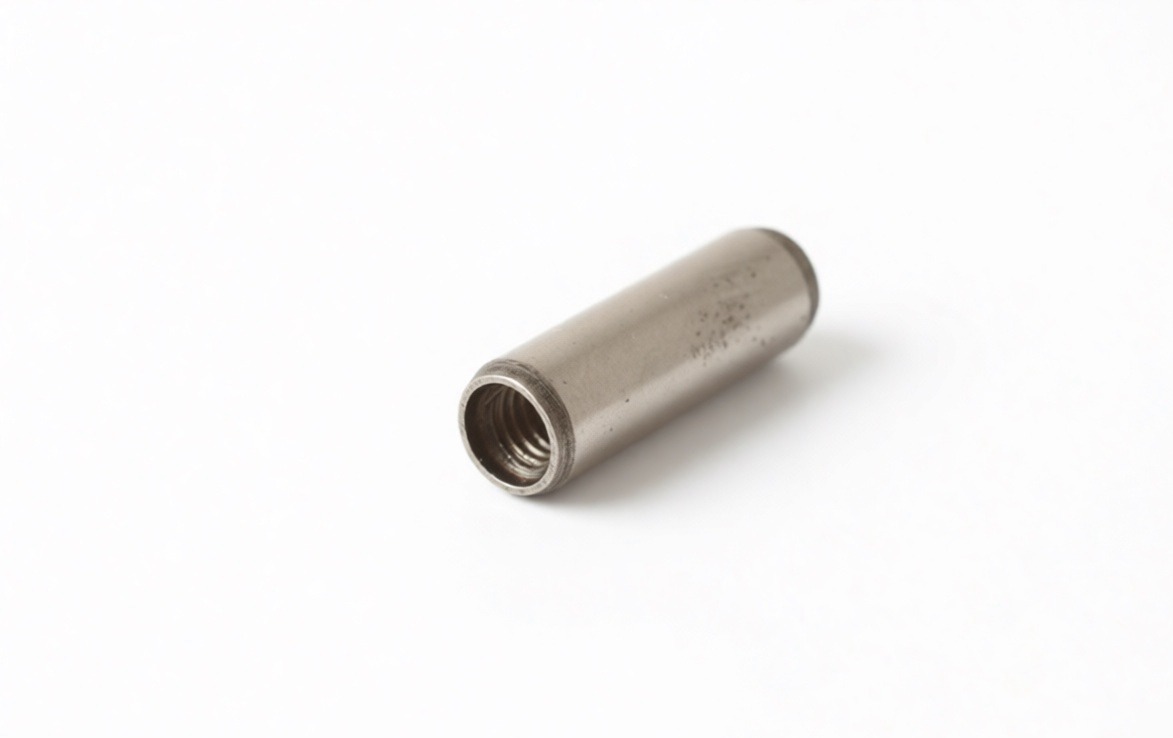

Цилиндрический штифт DIN 7979 с внутренней метрической резьбой

Цену уточняйте

Это прецизионный цилиндрический штифт, отличительной особенностью которого является наличие внутренней метрической резьбы в одном из торцов. Изделие предназначено для высокоточного позиционирования деталей в узлах, где доступ к штифту после сборки возможен только с одной стороны. Внутренняя резьба служит технологическим отверстием для извлечения (демонтажа) штифта из глухого отверстия с помощью специального съемника или обычного винта. Стандарт технически соответствует ISO 8733 (незакаленные) и ISO 8735 (закаленные).

Ключевые конструктивные особенности:

    • Внутренняя резьба: Позволяет легко извлекать штифт из плотных посадочных мест без повреждения сопрягаемых деталей.
    • Лыска для отвода воздуха: На цилиндрической поверхности штифта часто выполняется плоский срез (лыска), который предотвращает эффект «воздушной подушки» при запрессовке в глухое отверстие.
    • Высокая твердость (для закаленных моделей): Закаленная сталь обеспечивает исключительную стойкость к деформации и срезу, сохраняя геометрию узла при высоких нагрузках.

Штифты DIN 7979 незаменимы в станкостроении, производстве пресс-форм и штампов, где требуется частая разборка и сборка точных механизмов. Закаленный вариант используется в нагруженных узлах, требующих износостойкости. Нержавеющие стали А2 и А4 применяются в оборудовании для пищевой и химической промышленности, где важна защита от коррозии и возможность гигиеничного обслуживания скрытых соединений.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При монтаже DIN 7979 важно подбирать допуск отверстия (обычно H7) таким образом, чтобы обеспечить проектный натяг. Наличие внутренней резьбы требует аккуратности при очистке отверстия перед демонтажем: попадание стружки или затвердевшей смазки в резьбовой канал может затруднить установку съемника. В закаленных исполнениях штифт обладает высокой хрупкостью, поэтому его запрессовка должна производиться строго по оси, без перекосов и использования ударного инструмента без специальных проставок.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

d1 - номинальный диаметр штифта (посадочный диаметр)
d2 - диаметр внутренней резьбы
l - длина штифта
t1 - глубина резьбы
t2 - полная глубина отверстия (сверления)
d15681012131416202530
d2М3М4М5М6М6М8М8М8М10М16М20
t14681010121212162430
t2мин.810121616202020253442
