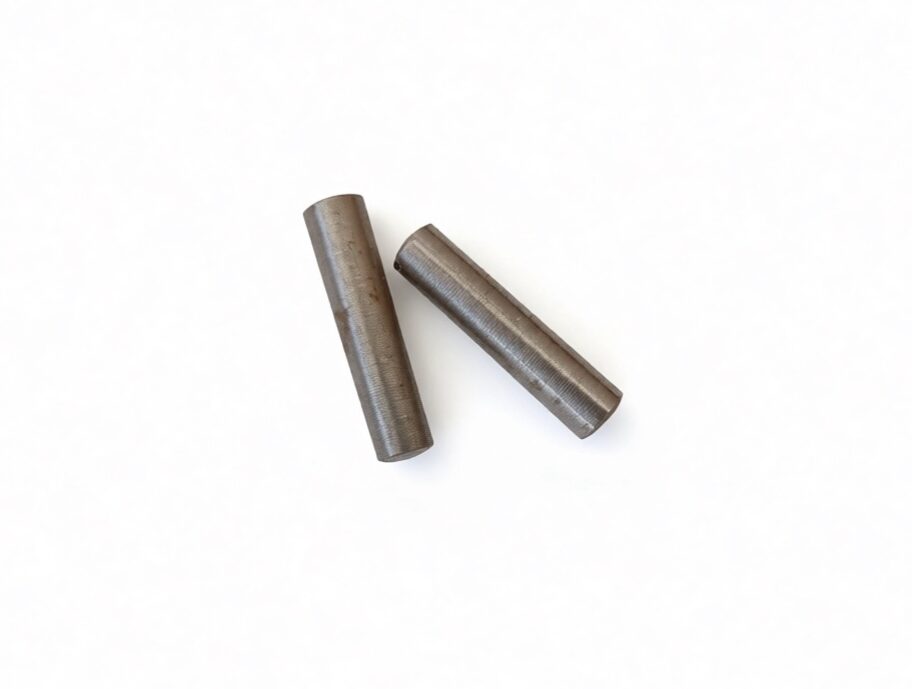

Штифт конический DIN 1 — изображение 1

Штифт конический DIN 1

Цену уточняйте

Конический штифт представляет собой прецизионное крепежное изделие в форме усеченного конуса с постоянной конусностью 1:50. Это означает, что на каждые 50 мм длины диаметр штифта увеличивается на 1 мм. Изделие предназначено для неподвижного соединения двух и более деталей, обеспечивая их точное взаимное расположение и передачу крутящего момента или осевых усилий в слабонагруженных узлах. Стандарт DIN 1 технически соответствует международному ISO 2339 и российскому ГОСТ 3129-70.

Ключевые конструктивные особенности:

    • Конусность 1:50: Геометрия штифта обеспечивает эффект самоторможения, что гарантирует надежную фиксацию и предотвращает самопроизвольное выпадение детали из отверстия под воздействием вибрации.
    • Высокая точность позиционирования: Благодаря конической форме штифт выбирает все зазоры в сопрягаемых деталях, обеспечивая безлюфтовое соединение.
    • Многократность использования: Конструкция позволяет производить многократную разборку и сборку узла без потери точности центрирования, в отличие от цилиндрических аналогов.

Штифты DIN 1 широко применяются в станкостроении, приборостроении и часовых механизмах для фиксации рукояток, рычагов и шестерен на валах. Изготовление из углеродистой стали без покрытия является стандартом для узлов, работающих в масляной среде. Нержавеющие стали А1, А2 и А4 позволяют использовать штифты в оборудовании с высокими требованиями к гигиене и коррозионной стойкости. Латунные штифты и изделия из цветных сплавов востребованы в электротехнике и точной механике, где важна электропроводность или специфические антифрикционные свойства материала.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Для правильной установки DIN 1 требуется специальная подготовка отверстия: после обычного сверления оно должно быть обработано конической разверткой с соответствующим уклоном 1:50. Глубина посадки штифта регулируется усилием запрессовки, при этом узкий конец должен слегка выступать с обратной стороны или быть утоплен согласно чертежу. Важно учитывать, что при чрезмерной затяжке или ударе конический штифт может создать значительные распирающие напряжения, способные привести к трещинам в тонкостенных деталях.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

d1 - диаметр малого конца конуса
l - длина штифта
c - размер фаски (расстояние от торца)
r - радиус закругления торца
1:50 - конусность
c0.120.20.250.30.40.50.630.811.2
LD
11.522.53456810
8++--------
10+++-------
12+++--+----
14+++++-----
16+++++++---
18+++++++---
20-++++++---
22-++++++---
24-+++++++--
26-+++++++--
28--+++++++-
30--+++++++-
32--++++++++
36--++++++++
40---+++++++
45----++++++
50----++++++
55-----+++++
60-----+++++
70------++++
80-------+++
90-------+++
100-------+++
