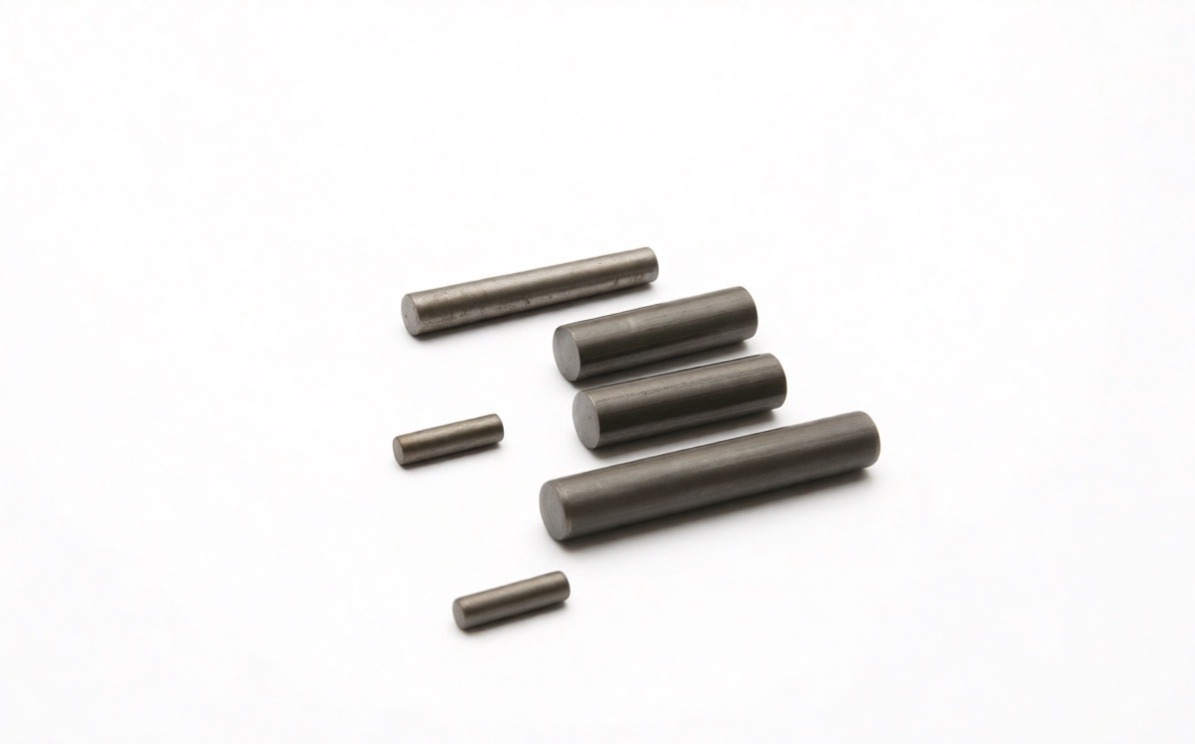

Штифт DIN 7 цилиндрический незакаленный

Цену уточняйте

Цилиндрический незакаленный штифт представляет собой сплошной металлический стержень с гладкой поверхностью и скругленными или фатированными концами. В отличие от закаленных аналогов, данный штифт обладает меньшей твердостью, что делает его более пластичным и легким в обработке. Основное назначение DIN 7 — точная фиксация деталей относительно друг друга (позиционирование) в узлах, где не предполагается работа на экстремальный срез. Стандарт технически соответствует международному ISO 2338 и российскому ГОСТ 3128-70.

Ключевые конструктивные особенности:

- Высокая точность (допуск m6, h8, h11): Изготавливается с жесткими допусками по диаметру, что позволяет создавать прецизионные соединения с натягом или плотной посадкой.
- Пластичность материала: Незакаленная сталь позволяет штифту слегка деформироваться при запрессовке, не повреждая стенки отверстия в дорогостоящих деталях.
- Простота демонтажа: Благодаря отсутствию хрупкости, штифт легче поддается высверливанию или выбиванию при проведении ремонтных работ.

Штифты DIN 7 являются базовым крепежом в общем машиностроении, приборостроении и мебельном производстве. Они идеально подходят для фиксации корпусных деталей, крышек и рычагов. В стандартном исполнении используется углеродистая сталь без покрытия. Модификации из нержавеющей стали А1, А2 и А4 незаменимы в медицинском оборудовании и пищевой промышленности благодаря коррозийной стойкости. Латунные штифты применяются в электротехнике и точной механике, где требуется немагнитность материала или специфическая эстетика.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Для достижения проектной точности соединения отверстия под DIN 7 должны обрабатываться разверткой после предварительного сверления. При монтаже в ``глухие`` отверстия важно учитывать наличие воздуха или излишков смазки на дне канала: сплошной штифт может сработать как поршень, создавая избыточное давление, которое затруднит посадку или приведет к микротрещинам в материале. При выборе между DIN 7 и закаленным DIN 6325 следует помнить, что незакаленный вариант лучше гасит вибрации, но обладает меньшим пределом прочности на срез.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

d - номинальный диаметр штифта
L - длина штифта
c - размер фаски
r - радиус закругления торца
m6 - класс допуска диаметра

c	0.15	0.23/0.3	0.4/0.45	0.6	0.75	0.9	1.2	1.5	1.8	2/2.25	3
r	1	1.6/2	2.5/3	4	5	6	8	10	12	14	20
L	d
L	1	1.5/2	2.5/3	4	5	6	8	10	12	14/16	20
3	+	+
4	+	+	+
5	+	+	+	+
6	+	+	+	+	+
8	+	+	+	+	+	+
10	+	+	+	+	+	+	+	+	+
12	+	+	+	+	+	+	+	+	+
14	+	+	+	+	+	+	+	+	+
16	+	+	+	+	+	+	+	+	+	+
18	+		+	+	+	+	+	+	+	+
20	+	+	+	+	+	+	+	+	+	+	+
24			+	+	+	+	+	+	+	+	+
28		+	+	+	+	+	+	+	+	+	+
32		+	+	+	+	+	+	+	+	+
36			+	+	+	+	+	+
40				+	+	+	+	+	+	+
45				+	+	+	+	+	+	+
50				+	+	+	+	+	+	+	+
55						+		+		+
60				+		+	+	+	+	+
70						+	+	+	+	+	+
80						+	+	+	+	+
90						+	+	+	+	+
100								+	+	+	+
120									+
