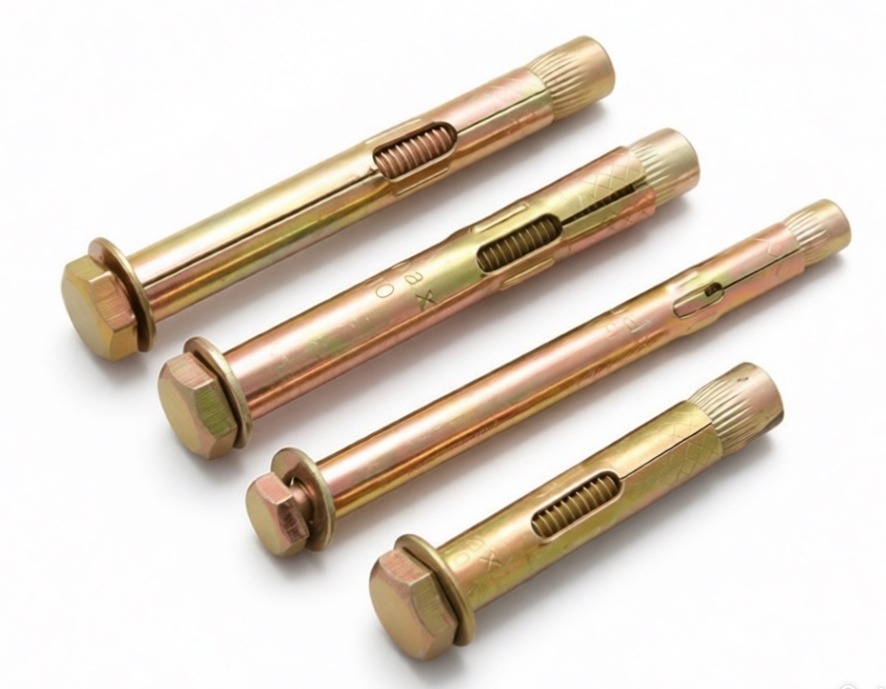

Анкерный болт с шестигранной головой
Цену уточняйте
Это усиленный распорный крепеж, предназначенный для фиксации тяжеловесных конструкций к полнотелым основаниям, таким как бетон, природный камень и полнотелый кирпич. В отличие от анкера с гайкой, здесь в качестве приводного элемента выступает классический болт с шестигранной головой. При закручивании болта конусообразный наконечник на его конце втягивается в стальную гильзу (муфту), распирая её лепестки внутри отверстия и создавая сверхнадежное соединение за счет силы трения и упора.
Ключевые конструктивные особенности:
-
- Удобство монтажа: Шестигранная головка позволяет использовать стандартные рожковые, накидные ключи или торцевые головки, что обеспечивает передачу высокого крутящего момента без риска срыва шлица.
- Эстетичный вид и безопасность: В отличие от анкеров со шпилькой, после установки над поверхностью детали остается только аккуратная головка болта, что исключает травматизм о выступающие части резьбы.
- Высокая прижимная сила: Конструкция позволяет максимально плотно притянуть закрепляемый элемент к основанию, компенсируя небольшие неровности поверхности.
Данный тип анкера широко применяется в строительстве и промышленном монтаже для крепления стальных колонн, балок, консолей, промышленного оборудования, лифтовых направляющих и тяжелых фасадных систем. Благодаря возможности демонтажа (выкручивания болта), такие анкеры часто используют для временных или перенастраиваемых конструкций.
Изделия изготавливаются из высокопрочной углеродистой стали, прошедшей антикоррозийную обработку. Чаще всего применяется желтое или белое цинкование, которое создает защитный слой, устойчивый к воздействию влаги и предотвращающий образование коррозии внутри бетонного массива.
Техническая информация
Монтаж производится в предварительно пробуренное отверстие, диаметр которого должен в точности совпадать с диаметром гильзы анкера. После сверления отверстие необходимо очистить от пыли с помощью продувки или щетки. Анкер вставляется сквозь деталь в отверстие и затягивается ключом соответствующего размера. Важно соблюдать рекомендуемый момент затяжки, чтобы обеспечить надежный распор гильзы без повреждения структуры бетона.
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
Do - диаметр сверлаT - минимальная глубина при сквозном монтаже
H - минимальная глубина анкеровки
L - длина анкера
Da - максимальная толщина прикрепляемого материала
M - метрическая резьба
кН - килоНьютон (единица силы)
Нм - Ньютон-метр (единица крутящего момента)
| Параметр | 8 x 45 | 8 x 60 | 8 x 80 | 10 x 55 | 10 x 80 | 10 x 85 | 12 x 65 | 12 x 100 |
|---|---|---|---|---|---|---|---|---|
| М резьба | M6 | M6 | M6 | M8 | M8 | M8 | M10 | M10 |
| Dа макс. толщина прикрепляемого материала, мм | 15 | 30 | 35 | 10 | 35 | 40 | 10 | 25 |
| Т мин. глубина при сквозном монтаже, мм | 95 | 60 | 80 | 55 | 80 | 85 | 65 | 100 |
| Dо диаметр сверла, мм | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 |
| Н мин. глубина анкеровки, мм | 35 | 35 | 35 | 40 | 40 | 40 | 50 | 50 |
| L длина анкера, мм | 49 | 69 | 84 | 60 | 85 | 90 | 70 | 105 |
| Мин. вырывающая сила, кН (бетон В25 | 10,5 | 10,5 | 10,5 | 13,1 | 13,1 | 13,1 | 18,3 | 18,3 |
| Допустимый изгибающий момент, Нм | 5,2 | 5,2 | 5,2 | 12,9 | 12,9 | 12,9 | 25,7 | 25,7 |
| Макс. крутящий момент при анкеровке, Нм | 10 | 10 | 10 | 25 | 25 | 25 | 40 | 40 |
