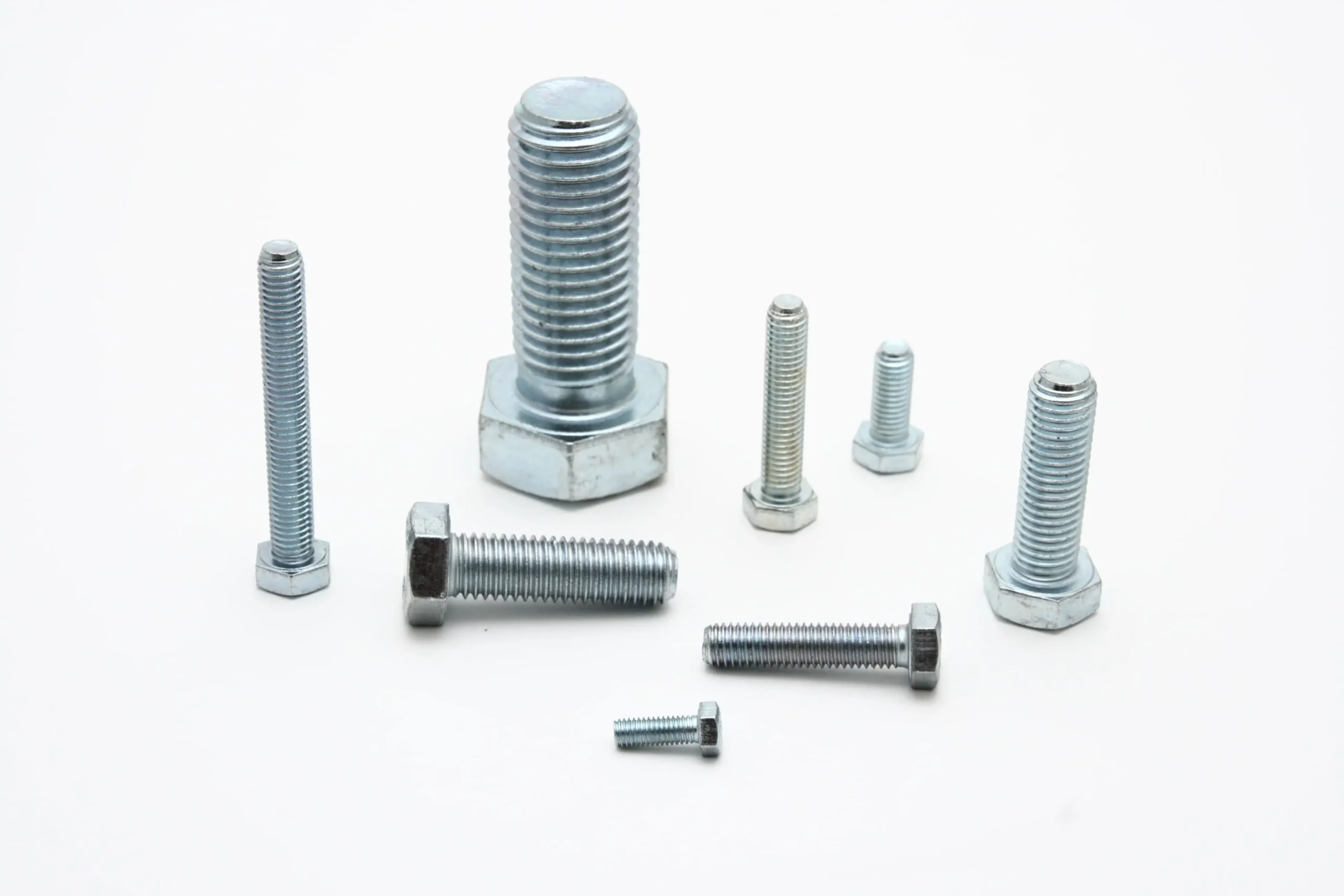

Болт DIN 933 с шестигранной головой и полной резьбой — изображение 1

Болт DIN 933 с шестигранной головой и полной резьбой

Цену уточняйте

Этот болт представляет собой прецизионное крепежное изделие с шестигранной головкой и полной метрической резьбой, нарезанной до самого основания подголовка. Геометрия изделия обеспечивает передачу высокого крутящего момента при помощи стандартного гаечного ключа или торцевой головки. Данный болт соответствует международному стандарту ISO 4017 и российскому аналогу ГОСТ 7798-70 (в части исполнения с полной резьбой), обеспечивая полную взаимозаменяемость в узлах. Изделие предназначено для создания разъемных соединений в деталях с резьбовыми отверстиями или совместно с гайками и шайбами соответствующих характеристик. Поле допуска резьбы выполнено по стандарту 6g, что гарантирует беспрепятственную собираемость при сохранении требуемого натяга.

  • Универсальность монтажа: Полная резьба позволяет использовать метиз в конструкциях любой толщины в пределах длины стержня.
  • Высокая точность: Соответствие классу точности A (до M24) и B (свыше M24) гарантирует минимальные отклонения от номинальных геометрических размеров.
  • Силовое сопряжение: Форма головки допускает приложение значительных усилий затяжки без риска деформации шлица.

Изделия применяются в тяжелом машиностроении, станкостроении и строительстве для восприятия статических и динамических нагрузок. В зависимости от условий эксплуатации производство осуществляется из углеродистых сталей с классами прочности 8.8, 10.9 и 12.9 для высоконагруженных соединений, а также из нержавеющих сталей марок A2 и A4 для работы в условиях воздействия кислот и морской воды. Для защиты от коррозии применяются методы гальванического цинкования, горячего цинкования или термодиффузионного покрытия. Доступный размерный ряд включает диаметры от M3 до M64 при длине стержня до 340 мм.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При проектировании узла необходимо учитывать предел текучести выбранного класса прочности, чтобы избежать пластической деформации стержня. Рекомендуется контролировать момент затяжки с помощью тарированного динамометрического ключа во избежание срыва резьбы или разрушения головки. При монтаже в алюминиевые или мягкие сплавы следует использовать плоские шайбы для увеличения площади распределения нагрузки и предотвращения смятия поверхности. Для обеспечения надежной фиксации в условиях вибрации целесообразно применение анаэробных фиксаторов резьбы или стопорных шайб. Перед установкой в глухие отверстия требуется очистка резьбового канала от стружки и технологических жидкостей.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
А - сбег резьбы, макс.
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
L - длина болта

M3-M18

DM3M4M5M6M8M10M12M14M16M18
P0,50,70,811,251,51,75222,5
K22,83.545.36.47.58.81011,5
Cмин.0,150,150,150,150,150,150,150,150,20,2
макс.0,40,40,50,50,60,60,60,60,80,8
R0,10,20,20,250,40,40,60,60,60,6
А1,52,12,4344,55,3667,5
SDIN 9315,57810131719222427
ISO 4014161821
eDIN 9316,017,668,7911,0514,3818,921,124,4926,7530,14
ISO 401417,7720,0323,36

M20-M64

DМ20M22М24М27М30M36M42M48M56M64
P2,52,5333,544,555,56
K12.514151718.722.526303540
Cмин.0,20,20,20,20,20,20,30,30,30,3
макс.0,80,80,80,80,80,81111
R0,80,80,81111,21,622
А7,57,59910,51213,51516,518
SDIN 93130323641465565758595
ISO 401434
eDIN 93133,5338,8539,9845,250,8560,7971,382,693,56104,9
ISO 401437,72
