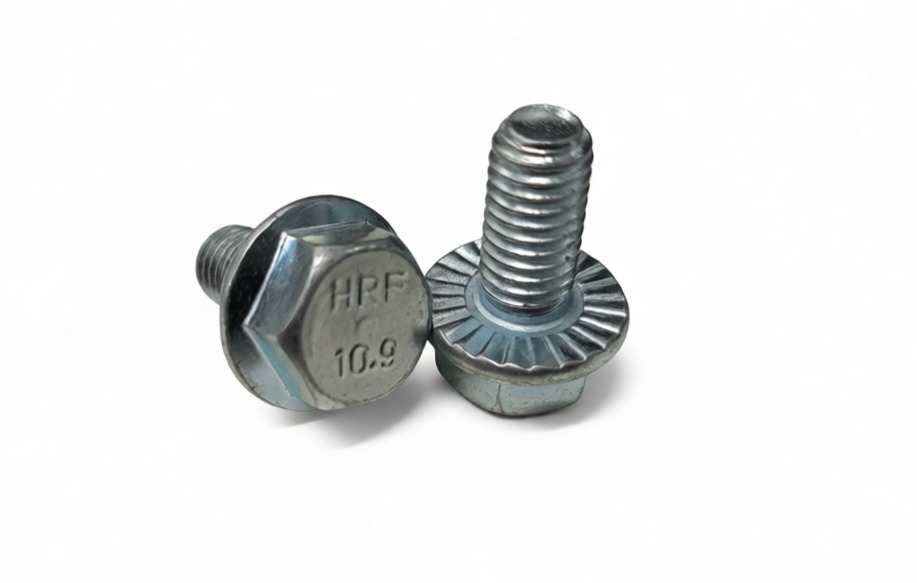

Болт DIN 6921 с шестигранной головкой с фланцем, высокопрочный

Цену уточняйте

Данный болт представляет собой монолитное крепежное изделие, объединяющее шестигранную головку и широкое круглое основание — фланец. Данная конструкция разработана для замены стандартной связки «болт + шайба», что существенно ускоряет процесс сборки и снижает общий вес крепежного узла. Изделие соответствует международному стандарту ISO 4162 (для болтов с уменьшенным фланцем) и может иметь плоскую или рифленую (стопорящую) нижнюю поверхность фланца. Геометрия стержня предполагает наличие полной или неполной метрической резьбы с полем допуска 6g. Использование болта с фланцем позволяет снизить удельное давление на прикрепляемую деталь, сохраняя при этом высокий момент затяжки, необходимый для ответственных соединений.

Ключевые конструктивные особенности

Интегрированная опорная поверхность: Широкий фланец эффективно распределяет нагрузку по площади, предотвращая деформацию материала в зоне отверстия.
Стопорящие свойства: Наличие насечек на нижней стороне фланца (в определенных исполнениях) увеличивает коэффициент трения и препятствует самопроизвольному отвинчиванию при вибрации.
Компактность монтажа: Уменьшенная высота головки и отсутствие необходимости в отдельной шайбе позволяют использовать метиз в ограниченном пространстве и труднодоступных местах.

Болты данного типа являются стандартом в автомобилестроении, двигателестроении и при сборке конвейерных систем. Для обеспечения высокой надежности производство ведется преимущественно из легированных сталей с последующей закалкой до классов прочности 8.8, 10.9 и 12.9. Механические характеристики таких сталей позволяют выдерживать значительный предел текучести и сопротивляться усталостному разрушению. В качестве антикоррозионной защиты применяется гальваническое цинкование, фосфатирование или цинк-ламельное покрытие, которое не вызывает водородного охрупчивания высокопрочной стали. Доступны размеры от M5 до M20 с различным шагом резьбы.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При проектировании соединений с использованием DIN 6921 следует учитывать, что наличие фланца изменяет распределение напряжений под головкой, что требует корректировки расчетного момента затяжки по сравнению со стандартными болтами DIN 933. Важно следить за качеством поверхности ответной детали: наличие заусенцев или загрязнений может снизить эффективность стопорящих насечек. Для изделий класса прочности 12.9 рекомендуется избегать применения в средах, способствующих коррозии под напряжением, без соответствующего защитного покрытия. При монтаже в алюминиевые блоки фланец предотвращает электрохимическую коррозию, создавая более герметичное сопряжение. Проверка твердости по Роквеллу для данных метизов является обязательной процедурой входного контроля на соответствие заявленному классу прочности.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

d — номинальный диаметр резьбы
P — шаг резьбы
k — высота головки болта, макс.
S — размер головки под ключ
d2 — диаметр фланца, не менее
b — длина резьбовой части
l — длина болта

d		М5	M6	M8	M10	M12	М14	M16
P		0,8	1	1,25	1,5	1,75	2	2
k	DIN 6921	5,4	6,6	8,1	9,2	11,5	12,8	14,4
k	EN 1665	5,4	6,6	8,1	10,4	11,8	13,7	15,4
S	DIN 6921	8	10	13	15	16	18	21
S	EN 1665	8	10	13	16	18	21	24
d2		9,8	12,2	15,8	19,6	23,8	27,6	31,9
b	l < 125	16	18	22	26	30	34	38
	125	-	-	28	32	36	40	44
	l > 200	-	-	-	-	-	-	57
