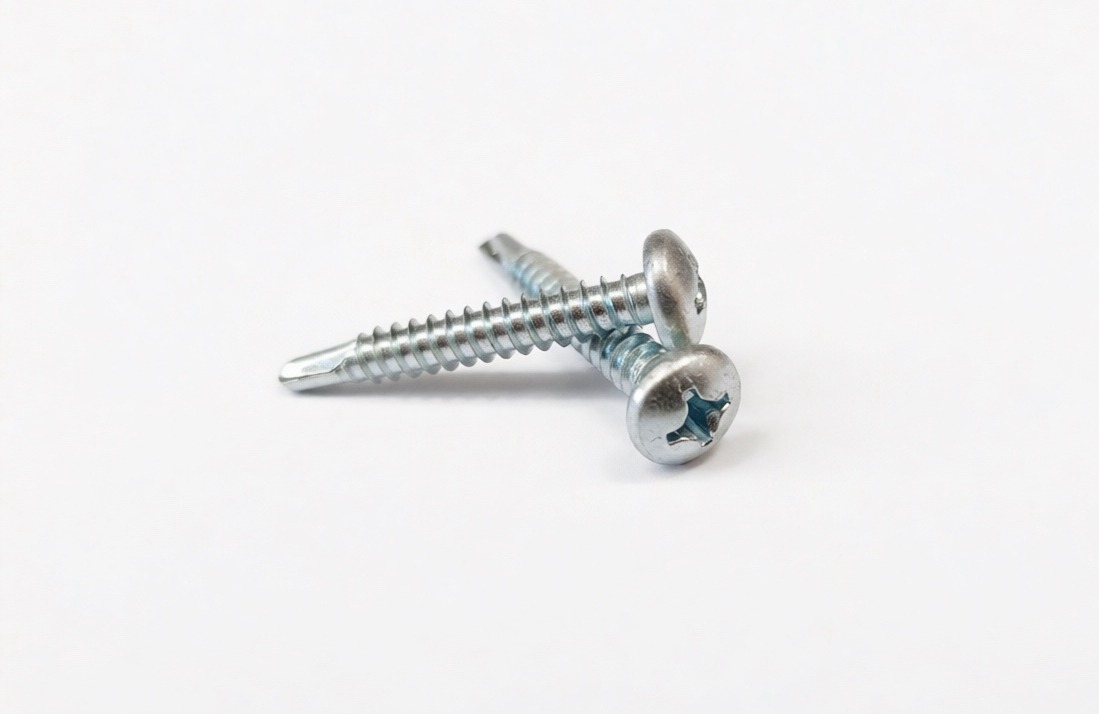

Саморезы DIN 7504N c полукруглой головой
Цену уточняйте
Это современный самосверлящий винт по металлу, конструктивно объединяющий в себе функции сверла, метчика и крепежного элемента. Изделие оснащено полукруглой головкой и наконечником в форме сверла, что позволяет выполнять монтаж в стальные основания без предварительной подготовки отверстий. Данный стандарт технически соответствует ISO 15481.
Ключевые конструктивные особенности:
-
- Наконечник-сверло: Обеспечивает быстрое прохождение через листовую сталь и профили, исключая операцию сверления и сокращая время монтажа.
- Полукруглая головка (Pan head): Создает аккуратное соединение с широким пятном контакта, что гарантирует надежный прижим закрепляемого материала.
- Крестообразный шлиц (Phillips): Позволяет эффективно передавать крутящий момент и обеспечивает удобную центровку биты при работе с высокооборотистым инструментом.
Самосверлящие винты DIN 7504 N широко востребованы в строительстве, производстве рекламных конструкций и при сборке металлической мебели. Они идеально подходят для крепления листовых материалов к стальным подконструкциям. Изготовление из закаленной стали необходимо для того, чтобы твердость наконечника превышала твердость просверливаемого металла. Гальваническая оцинковка является базовым защитным слоем, предотвращающим коррозию, а никелированное покрытие применяется в приборостроении для улучшения эстетики и дополнительной стойкости в специфических средах.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - диаметр резьбыf - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dk - диаметр головки, макс.
k - высота головки, макс.
ISR - размер шлица Torx
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| dk | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| k | 2.2 | 2.6 | 2.8 | 3.1 | 3.7 | 4 | 4.6 |
| m | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| dk | 5.6 | 7.0 | 7.5 | 8.0 | 9.5 | 11.0 | 12 |
| k | 2.4 | 2.6 | 2.8 | 3.1 | 3.7 | 4 | 4.6 |
| ISR | Т10 | Т15 | Т20 | Т20 | Т25 | Т25 | Т30 |
