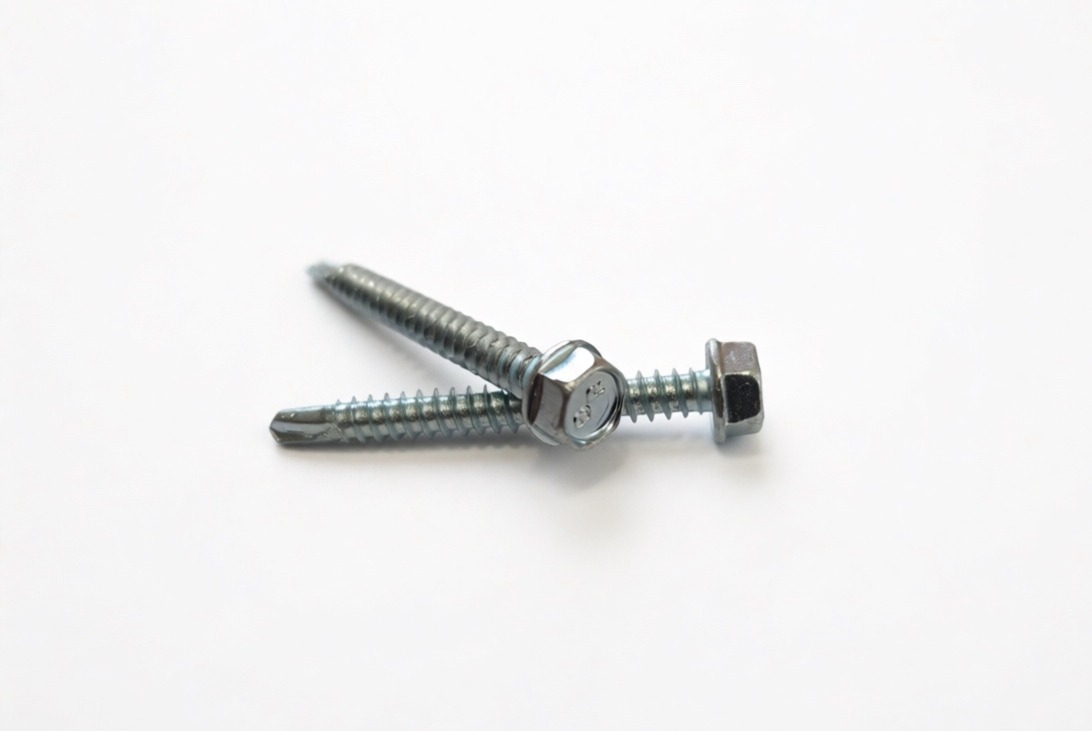

Винт DIN 7504K самонарезающий, шестигранная головка с фланцем
Цену уточняйте
Это специализированный самосверлящий винт по металлу, оснащенный шестигранной головкой с интегрированным фланцем. Изделие предназначено для выполнения силовых соединений, где требуется передача значительного крутящего момента. Наконечник в форме сверла позволяет монтировать крепеж в стальные основания без предварительного сверления.
Ключевые конструктивные особенности:
-
- Шестигранная головка: позволяет использовать рожковые ключи или торцевые головки, что исключает соскальзывание инструмента и позволяет прилагать высокое усилие затяжки.
- Интегрированный фланец: увеличивает площадь контакта с поверхностью, равномерно распределяя нагрузку и заменяя обычную плоскую шайбу.
- Наконечник-сверло: обеспечивает быстрое прохождение через металл, нарезание резьбы и надежную фиксацию за один проход.
Винты DIN 7504 K являются основным крепежным элементом при монтаже кровельных материалов, сэндвич-панелей и сборке тяжелых металлоконструкций. Использование закаленной стали гарантирует прочность наконечника при прохождении через конструкционную сталь. Гальваническое оцинкование защищает метиз от агрессивного воздействия внешней среды и коррозии, а никелированное покрытие применяется в случаях, когда важна эстетическая составляющая или дополнительная защита в специфических промышленных условиях. Часто комплектуется резиновой шайбой (EPDM) для обеспечения герметичности соединения.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - диаметр резьбыf - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dс - диаметр буртика, макс.
k - высота головки, макс.
s - размер шестигранной головки под ключ
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.8 | 5.8 |
| dc | 6.3 | 8.3 | 8.3 | 8.8 | 10.5 | 11.0 | 13.5 |
| k | 2.8 | 3.4 | 3.4 | 4.1 | 4.3 | 5.4 | 5.9 |
| s | 4 | 5.5 | 5.5 | 7 | 8 | 8 | 10 |
