Кольцо стопорное DIN 472 для отверстия
Цену уточняйте

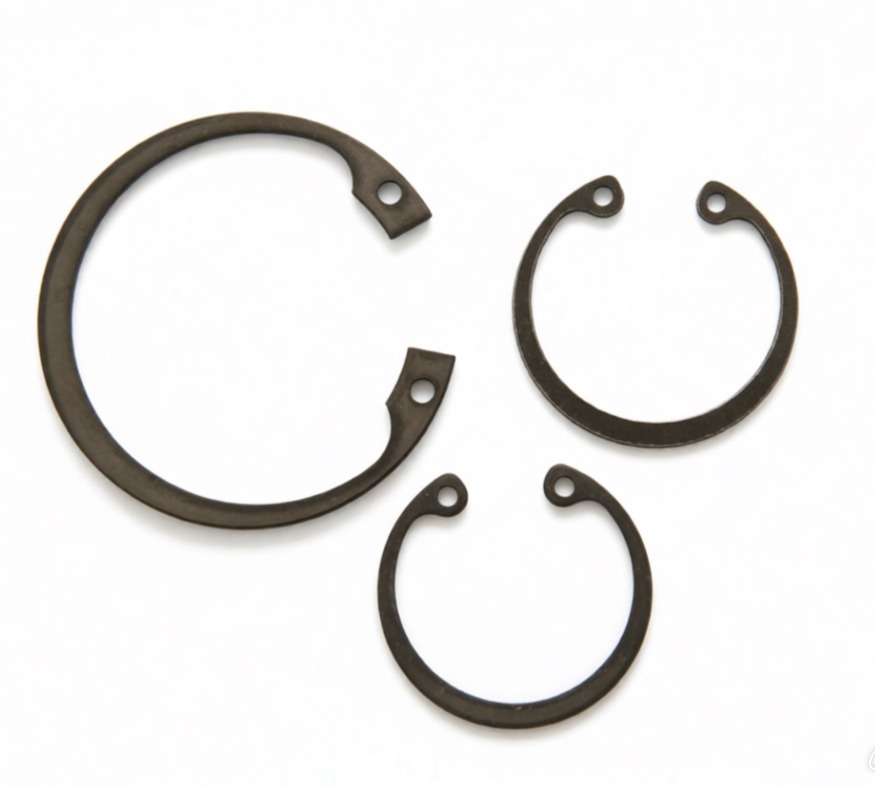

Стопорное кольцо DIN 472 представляет собой незамкнутое плоское кольцо эксцентрической формы, предназначенное для фиксации подшипников, втулок и других деталей внутри цилиндрических отверстий. В отличие от колец для вала, это изделие устанавливается в специально проточенную канавку во внутренней полости корпуса. При монтаже кольцо сжимается с помощью специального инструмента, а после установки стремится расшириться, плотно прилегая к дну канавки и создавая жесткий упорный буртик. Технически соответствует стандарту ГОСТ 13943-86.
Ключевые конструктивные особенности:
-
- Внутренний монтаж: Ушки с отверстиями направлены внутрь кольца, что позволяет компактно разместить крепеж внутри посадочного места без выступающих частей.
- Эксцентричность: Неравномерное сечение кольца обеспечивает равномерное распределение давления по всей окружности канавки при сжатии и последующем расширении.
- Высокая упорная способность: Конструкция рассчитана на восприятие значительных осевых нагрузок, передаваемых закрепляемым узлом на корпус оборудования.
Кольца DIN 472 являются стандартным решением для фиксации подшипников в корпусах двигателей, коробок передач и ступиц автомобилей. Для большинства промышленных задач используется пружинная сталь с оксидированием или фосфатированием, что обеспечивает базовую защиту и сохраняет упругие свойства металла. Гальваническая оцинковка применяется для работы в условиях повышенной влажности. Варианты из нержавеющей стали А2 и А4 востребованы в пищевой и химической промышленности. Латунные модели используются в приборостроении, где критично отсутствие магнитных свойств.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
s - толщина кольцаd1 - наружный диаметр кольца
a max - максимальная ширина ушка (выступающей части)
b - ширина кольца (в свободном состоянии)
| Под резьбу | s | d1 | a max | b |
|---|---|---|---|---|
| M8 | 0,8 | 8,7 | 2,4 | 1,1 |
| M9 | 0,8 | 9,8 | 2,5 | 1,3 |
| M10 | 1 | 10,8 | 3,2 | 1,4 |
| M11 | 1 | 11,8 | 3,3 | 1,5 |
| M12 | 1 | 13 | 3,4 | 1,7 |
| M13 | 1 | 14,1 | 3,6 | 1,8 |
| M14 | 1 | 15,1 | 3,7 | 1,9 |
| M15 | 1 | 16,2 | 3,7 | 2 |
| M16 | 1 | 17,3 | 3,8 | 2 |
| M17 | 1 | 18,3 | 3,9 | 2,1 |
| M18 | 1 | 19,5 | 4,1 | 2,2 |
| M19 | 1 | 20,5 | 4,1 | 2,2 |
| M20 | 1 | 21,5 | 4,2 | 2,3 |
| M21 | 1 | 22,5 | 4,2 | 2,4 |
| M22 | 1 | 23,5 | 4,2 | 2,5 |
| M23 | 1 | 24,6 | 4,3 | 2,5 |
| M24 | 1,2 | 25,6 | 4,4 | 2,6 |
| M25 | 1,2 | 26,9 | 4,5 | 2,7 |
| M26 | 1,2 | 27,9 | 4,7 | 2,8 |
| M27 | 1,2 | 28,9 | 4,7 | 2,8 |
| M28 | 1,2 | 30,1 | 4,8 | 2,9 |
| M29 | 1,2 | 31,1 | 4,8 | 2,9 |
| M30 | 1,2 | 32,1 | 4,8 | 3 |
| M31 | 1,2 | 33,4 | 5,2 | 3,2 |
| M32 | 1,2 | 34,4 | 5,4 | 3,2 |
| M33 | 1,2 | 35,4 | 5,4 | 3,2 |
| M34 | 1,5 | 36,5 | 5,4 | 3,3 |
| M35 | 1,5 | 37,8 | 5,4 | 3,4 |
| M36 | 1,5 | 38,8 | 5,4 | 3,5 |
| M37 | 1,5 | 39,8 | 5,5 | 3,6 |
| M38 | 1,5 | 40,8 | 5,5 | 3,7 |
| M39 | 1,5 | 42,1 | 5,6 | 3,8 |
| M40 | 1,75 | 43,5 | 5,8 | 3,9 |
| M41 | 1,75 | 44,5 | 5,8 | 4 |
| M42 | 1,75 | 45,5 | 5,9 | 4,1 |
| M43 | 1,75 | 46,5 | 6 | 4,1 |
| M44 | 1,75 | 47,5 | 6,1 | 4,2 |
| M45 | 1,75 | 48,5 | 6,2 | 4,3 |
| M46 | 1,75 | 49,5 | 6,3 | 4,3 |
| M47 | 1,75 | 50,5 | 6,4 | 4,4 |
| M48 | 1,75 | 51,1 | 6,4 | 4,5 |
| M50 | 2 | 54,2 | 6,5 | 4,6 |
| M51 | 2 | 55,2 | 6,6 | 4,6 |
| M52 | 2 | 56,2 | 6,7 | 4,7 |
| M53 | 2 | 57,2 | 6,7 | 4,8 |
| M54 | 2 | 58,2 | 6,7 | 4,9 |
| M55 | 2 | 59,2 | 6,8 | 5 |
| M56 | 2 | 60,2 | 6,8 | 5,1 |
| M57 | 2 | 61,2 | 6,8 | 5,1 |
| M58 | 2 | 62,2 | 6,9 | 5,2 |
| M60 | 2 | 64,2 | 7,3 | 5,4 |
| M62 | 2 | 66,2 | 7,3 | 5,5 |
| M63 | 2 | 67,2 | 7,2 | 5,6 |
| M65 | 2,5 | 69,2 | 7,6 | 5,8 |
| M67 | 2,5 | 70,2 | 7,6 | 5,9 |
| M68 | 2,5 | 72,5 | 7,8 | 6,1 |
| M70 | 2,5 | 74,5 | 7,8 | 6,2 |
| M72 | 2,5 | 76,5 | 7,8 | 6,4 |
| M75 | 2,5 | 79,5 | 7,8 | 6,6 |
| M77 | 2,5 | 80,5 | 7,8 | 6,7 |
| M78 | 2,5 | 82,5 | 8,5 | 6,8 |
| M80 | 2,5 | 85,5 | 8,5 | 7 |
| M82 | 2,5 | 87,5 | 8,5 | 7 |
| M85 | 3 | 90,5 | 8,6 | 7,2 |
| M87 | 3 | 92,5 | 8,6 | 7,3 |
| M88 | 3 | 93,5 | 8,6 | 7,4 |
| M90 | 3 | 95,5 | 8,6 | 7,6 |
| M92 | 3 | 97,5 | 8,7 | 7,8 |
| M95 | 3 | 100,5 | 8,8 | 8,1 |
| M97 | 3 | 102,5 | 8,9 | 8,2 |
| M98 | 3 | 103,5 | 9 | 8,3 |
| M100 | 3 | 105,5 | 9,2 | 8,4 |
| M102 | 4 | 108 | 9,5 | 8,5 |
| M105 | 4 | 112 | 9,5 | 8,7 |
| M107 | 4 | 114 | 9,5 | 8,8 |
| M108 | 4 | 115 | 9,5 | 8,9 |
| M110 | 4 | 117 | 10,4 | 9 |
| M112 | 4 | 119 | 10,5 | 9,1 |
| M115 | 4 | 122 | 10,5 | 9,3 |
| M117 | 4 | 122 | 10,5 | 9,3 |
| M118 | 4 | 122 | 10,5 | 9,3 |
| M120 | 4 | 127 | 11 | 9,7 |
| M122 | 4 | 127 | 11 | 9,7 |
| M125 | 4 | 132 | 11 | 10 |
| M127 | 4 | 132 | 11 | 10 |
| M128 | 4 | 132 | 11 | 10 |
| M130 | 4 | 137 | 11 | 10,2 |
| M132 | 4 | 137 | 11 | 10,2 |
| M135 | 4 | 142 | 11,2 | 10,5 |
| M137 | 4 | 142 | 11,2 | 10,5 |
| M138 | 4 | 142 | 11,2 | 10,5 |
| M140 | 4 | 147 | 11,2 | 10,7 |
| M142 | 4 | 147 | 11,2 | 10,7 |
| M145 | 4 | 152 | 11,4 | 10,9 |
| M147 | 4 | 152 | 11,4 | 10,9 |
| M148 | 4 | 152 | 11,4 | 10,9 |
| M150 | 4 | 158 | 12 | 11,2 |
| M152 | 4 | 158 | 12 | 11,2 |
| M155 | 4 | 164 | 12 | 11,4 |
| M157 | 4 | 164 | 12 | 11,4 |
| M158 | 4 | 164 | 12 | 11,4 |
| M160 | 4 | 169 | 13 | 11,6 |
| M162 | 4 | 169 | 13 | 11,6 |
