Кольцо стопорное DIN 471 для вала
Цену уточняйте

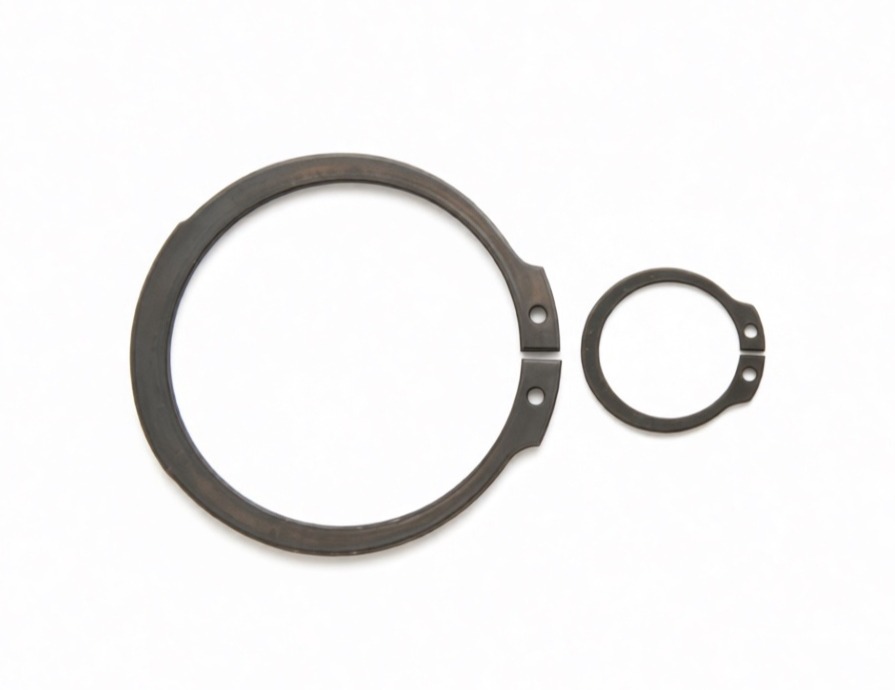

Стопорное кольцо DIN 471 представляет собой эксцентрическое незамкнутое кольцо, предназначенное для фиксации деталей и узлов (подшипников, муфт, зубчатых колес) на валах. Установка производится в специально проточенную канавку вдоль оси вала. Благодаря своей форме и упругости, кольцо создает жесткий упор, препятствуя осевому смещению закрепленных элементов. В отличие от радиальных шайб, данное изделие монтируется осевым способом с помощью специального инструмента, который вставляется в монтажные отверстия на ушках кольца.
Ключевые конструктивные особенности:
-
- Эксцентрическая конструкция: Неравномерная ширина кольца по периметру обеспечивает сохранение круглой формы при растяжении в момент монтажа, что гарантирует плотное прилегание к дну канавки.
- Высокая осевая нагрузка: Способность выдерживать значительные усилия делает его основным стандартом для тяжелонагруженных узлов в машиностроении.
- Надежная фиксация: Монтажные ушки позволяют контролировать процесс установки и обеспечивают надежный захват инструментом.
Кольца DIN 471 являются базовым элементом в автомобилестроении, производстве станков, насосов и редукторов. Для стандартных узлов применяется пружинная сталь с оксидированием или фосфатированием, что создает тонкий защитный слой и предотвращает коррозию при хранении. В условиях повышенной влажности используется гальваническая оцинковка. Для пищевой, химической и морской отраслей выпускаются изделия из нержавеющей стали А2 и А4. Латунные кольца применяются в приборостроении, где важна немагнитность и отсутствие искрения.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
s - толщина кольцаd1 - внутренний диаметр кольца
a max - максимальная ширина ушка
b - ширина кольца
| Диаметр вала | s | d1 | a max | b |
|---|---|---|---|---|
| M3 | 0,4 | 2,7 | 1,9 | 0,8 |
| M4 | 0,4 | 3,7 | 2,2 | 0,9 |
| M5 | 0,6 | 4,7 | 2,5 | 1,1 |
| M6 | 0,7 | 5,6 | 2,7 | 1,3 |
| M7 | 0,8 | 6,5 | 3,1 | 1,4 |
| M8 | 0,8 | 7,4 | 3,2 | 1,5 |
| M9 | 1 | 8,4 | 3,3 | 1,7 |
| M10 | 1 | 9,3 | 3,3 | 1,8 |
| M11 | 1 | 10,2 | 3,3 | 1,8 |
| M12 | 1 | 11 | 3,3 | 1,8 |
| M13 | 1 | 11,9 | 3,4 | 2 |
| M14 | 1 | 12,9 | 3,5 | 2,1 |
| M15 | 1 | 13,8 | 3,6 | 2,2 |
| M16 | 1 | 14,7 | 3,7 | 2,2 |
| M17 | 1 | 15,7 | 3,8 | 2,3 |
| M18 | 1,2 | 16,5 | 3,9 | 2,5 |
| M19 | 1,2 | 17,5 | 3,9 | 2,5 |
| M20 | 1,2 | 18,5 | 4 | 2,6 |
| M21 | 1,2 | 19,5 | 4,1 | 2,7 |
| M22 | 1,2 | 20,5 | 4,2 | 2,8 |
| M23 | 1,2 | 21,4 | 4,3 | 2,9 |
| M24 | 1,2 | 22,2 | 4,4 | 3 |
| M25 | 1,2 | 23,2 | 4,4 | 3 |
| M26 | 1,2 | 24,2 | 4,4 | 3,1 |
| M27 | 1,2 | 25,1 | 4,6 | 3,1 |
| M28 | 1,5 | 25,9 | 4,7 | 3,2 |
| M29 | 1,5 | 26,9 | 4,8 | 3,4 |
| M30 | 1,5 | 27,9 | 5 | 3,5 |
| M31 | 1,5 | 28,7 | 5,1 | 3,5 |
| M32 | 1,5 | 29,6 | 5,2 | 3,6 |
| M33 | 1,5 | 30,5 | 5,3 | 3,7 |
| M34 | 1,5 | 31,5 | 5,4 | 3,8 |
| M35 | 1,5 | 32,2 | 5,6 | 3,9 |
| M36 | 1,75 | 33,2 | 5,6 | 4 |
| M37 | 1,75 | 34,2 | 5,7 | 4,1 |
| M38 | 1,75 | 35,2 | 5,8 | 4,2 |
| M39 | 1,75 | 35,8 | 5,9 | 4,3 |
| M40 | 1,75 | 36,5 | 6 | 4,4 |
| M41 | 1,75 | 37,5 | 6,2 | 4,4 |
| M42 | 1,75 | 38,5 | 6,5 | 4,5 |
| M44 | 1,75 | 40,5 | 6,6 | 4,6 |
| M45 | 1,75 | 41,5 | 6,7 | 4,7 |
| M46 | 1,75 | 42,5 | 6,8 | 4,8 |
| M47 | 1,75 | 43,5 | 6,8 | 4,9 |
| M48 | 1,75 | 44,5 | 6,9 | 5 |
| M50 | 2 | 45,8 | 6,9 | 5,1 |
| M52 | 2 | 47,8 | 7 | 5,2 |
| M54 | 2 | 49,8 | 7,1 | 5,3 |
| M55 | 2 | 50,8 | 7,2 | 5,4 |
| M56 | 2 | 51,8 | 7,3 | 5,5 |
| M57 | 2 | 52,8 | 7,3 | 5,6 |
| M58 | 2 | 53,8 | 7,3 | 5,65 |
| M60 | 2 | 55,8 | 7,4 | 5,8 |
| M62 | 2 | 57,8 | 7,5 | 6 |
| M63 | 2 | 58,8 | 7,6 | 6,2 |
| M65 | 2,5 | 60,8 | 7,8 | 6,3 |
| M67 | 2,5 | 62,6 | 7,9 | 6,4 |
| M68 | 2,5 | 63,5 | 8 | 6,5 |
| M70 | 2,5 | 65,5 | 8,1 | 6,6 |
| M72 | 2,5 | 67,5 | 8,2 | 6,8 |
| M75 | 2,5 | 70,5 | 8,4 | 7 |
| M77 | 2,5 | 72,5 | 8,5 | 7,2 |
| M78 | 2,5 | 73,5 | 8,6 | 7,3 |
| M80 | 2,5 | 74,5 | 8,6 | 7,4 |
| M82 | 2,5 | 76,5 | 8,7 | 7,6 |
| M85 | 3 | 79,5 | 8,7 | 7,8 |
| M87 | 3 | 81,5 | 8,8 | 7,9 |
| M88 | 3 | 82,5 | 8,8 | 8 |
| M90 | 3 | 84,5 | 8,8 | 8,2 |
| M92 | 3 | 84,5 | 8,8 | 8,2 |
| M95 | 3 | 89,5 | 9,4 | 8,6 |
| M97 | 3 | 89,5 | 9,4 | 8,6 |
| M98 | 3 | 89,5 | 9,4 | 8,6 |
| M100 | 3 | 94,5 | 9,6 | 9 |
| M102 | 3 | 94,5 | 9,6 | 9 |
| M105 | 4 | 98 | 9,9 | 9,3 |
| M107 | 4 | 98 | 9,9 | 9,3 |
| M108 | 4 | 98 | 9,9 | 9,3 |
| M110 | 4 | 103 | 10,1 | 9,6 |
| M112 | 4 | 103 | 10,1 | 9,6 |
| M115 | 4 | 108 | 10,6 | 9,8 |
| M117 | 4 | 108 | 10,6 | 9,8 |
| M118 | 4 | 108 | 10,6 | 9,8 |
| M120 | 4 | 113 | 11 | 10,2 |
| M122 | 4 | 113 | 11 | 10,2 |
| M125 | 4 | 118 | 11,4 | 10,4 |
| M127 | 4 | 118 | 11,4 | 10,4 |
| M128 | 4 | 118 | 11,4 | 10,4 |
| M130 | 4 | 123 | 11,6 | 10,7 |
| M132 | 4 | 123 | 11,6 | 10,7 |
| M135 | 4 | 128 | 11,8 | 11 |
| M137 | 4 | 128 | 11,8 | 11 |
| M138 | 4 | 128 | 11,8 | 11 |
| M140 | 4 | 133 | 12 | 11,2 |
| M142 | 4 | 133 | 12 | 11,2 |
| M145 | 4 | 138 | 12,2 | 11,5 |
| M147 | 4 | 138 | 12,2 | 11,5 |
| M148 | 4 | 138 | 12,2 | 11,5 |
| M150 | 4 | 142 | 13 | 11,8 |
| M152 | 4 | 142 | 13 | 11,8 |
| M155 | 4 | 146 | 13 | 12 |
| M157 | 4 | 146 | 13 | 12 |
| M158 | 4 | 146 | 13 | 12 |
| M160 | 4 | 151 | 13,3 | 12,2 |
| M162 | 4 | 151 | 13,3 | 12,2 |
