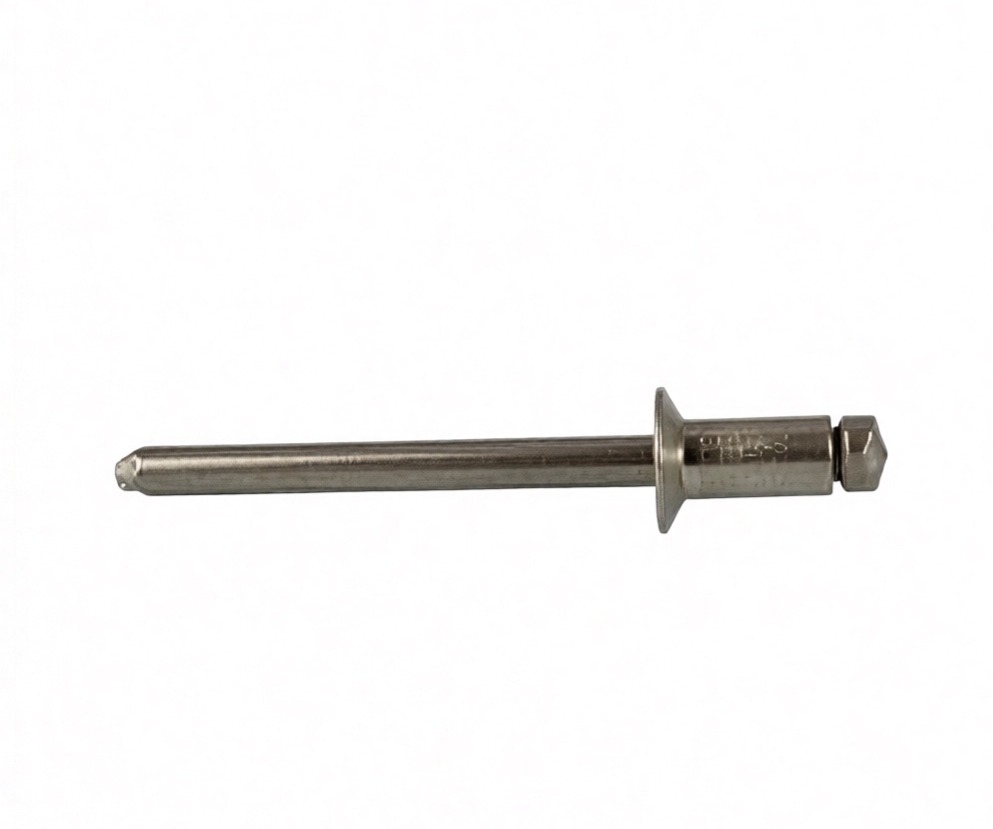

Заклёпки вытяжные потай борт сталь/сталь
Цену уточняйте
Вытяжная стальная заклёпка с потайным бортиком — это высокопрочный крепежный элемент, специально разработанный для создания надежных несъемных соединений, где требуется идеально ровная (гладкая) поверхность узла крепления. Конструкция «сталь/сталь» подразумевает, что и деформируемая гильза, и вытяжной стержень изготовлены из стали. Потайная головка при монтаже утапливается в предварительно зенкованное отверстие, что исключает наличие выступающих частей на плоскости материала.
Ключевые конструктивные особенности:
-
- Гладкая поверхность: Установка «заподлицо» незаменима в конструкциях, где важна аэродинамика, эстетичный внешний вид или отсутствие препятствий для движения сопрягаемых деталей.
- Максимальная прочность: Полностью стальное исполнение обеспечивает высочайшее сопротивление нагрузкам на срез и разрыв, значительно превосходя алюминиевые аналоги по жесткости соединения.
- Антивандальные свойства: Утопленный бортик крайне сложно демонтировать без специального инструмента, что повышает защищенность конструкции от несанкционированного разбора.
Данный тип заклёпок широко используется в отраслях, требующих сочетания прочности стали и плоской поверхности: в самолето- и автомобилестроении, производстве банковских терминалов и сейфов, изготовлении металлических дверей, лифтовых кабин и систем вентилируемых фасадов.
- Материал: Корпус и сердечник выполнены из углеродистой стали.
- Защитное покрытие: Изделия проходят процесс гальванического оцинкования. Цинковый слой защищает сталь от коррозии и окисления, что позволяет использовать крепеж в условиях переменной влажности и на открытом воздухе без потери прочностных характеристик.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
Монтаж осуществляется стандартным вытяжным заклепочником. При вытягивании стержня головка сердечника деформирует стальную гильзу с обратной стороны, формируя прочный замок. Стержень обрывается в технологической точке, оставляя лицевую сторону детали абсолютно плоской. Из-за высокой твердости стали для установки больших диаметров (от 4.8 мм) рекомендуется использовать пневмогидравлический или усиленный ручной инструмент.
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - диаметр заклепкиL - длина тела заклепки
H - диаметр буртика
G - толщина скрепляемых поверхностей
| Наименование | Толщина крепления, мм | Диаметр сверла, мм | Диаметр шляпки, мм | Толщина шляпки, мм | Предел прочности на срез, Н | Предел прочности на растяжение, Н |
|---|---|---|---|---|---|---|
| 3,2* 6 | 1-3 | 3,3-3,4 | 5,8-6,5 | 1,2 | 1150 | 1380 |
| 3,2* 8 | 3-5 | 3,3-3,4 | 5,8-6,5 | 1,2 | 1150 | 1380 |
| 3,2*10 | 5-7 | 3,3-3,4 | 5,8-6,5 | 1,2 | 1150 | 1380 |
| d, мм | L, мм | H, мм | G, мм |
|---|---|---|---|
| 3 | 6 | 6,5 | 1,5—3,5 |
| 8 | 6,5 | 3,5—5,5 | |
| 10 | 6,5 | 5,5—7,0 | |
| 12 | 6,5 | 7,0—9,0 | |
| 16 | 6,5 | 11,0—13,0 | |
| 18 | 6,5 | 13,0—15,0 | |
| 20 | 6,5 | 15,0—17,0 | |
| 3,2 | 6 | 6,5 | 1,5—3,5 |
| 8 | 6,5 | 3,5—5,0 | |
| 10 | 6,5 | 5,0—7,0 | |
| 12 | 6,5 | 7,0—9,0 | |
| 16 | 6,5 | 11,0—13,0 | |
| 18 | 6,5 | 13,0—15,0 | |
| 20 | 6,5 | 15,0—17,0 | |
| 4 | 6 | 8 | 1,5—3,0 |
| 8 | 8 | 3,0—5,0 | |
| 10 | 8 | 5,0—6,5 | |
| 12 | 8 | 6,5—8,5 | |
| 16 | 8 | 10,5—12,5 | |
| 18 | 8 | 12,5—14,5 | |
| 20 | 8 | 14,5—16,0 | |
| 25 | 8 | 18,0—21,5 | |
| 4,8 | 8 | 9,5 | 3,0—4,5 |
| 10 | 9,5 | 4,5—6,0 | |
| 12 | 9,5 | 6,0—8,0 | |
| 16 | 9,5 | 10,0—12,0 | |
| 20 | 9,5 | 14,0—16,0 | |
| 25 | 9,5 | 18,0—21,0 | |
| 5 | 8 | 9,5 | 2,5—4,5 |
| 10 | 9,5 | 4,5—6,0 | |
| 12 | 9,5 | 6,0—8,0 | |
| 14 | 9,5 | 8,0—10,0 | |
| 16 | 9,5 | 10,0—12,0 | |
| 18 | 9,5 | 12,0—14,0 | |
| 20 | 9,5 | 14,0—17,0 | |
| 25 | 9,5 | 17,0—20,0 | |
| 30 | 9,5 | 23,0—25,0 | |
| 35 | 9,5 | 25,0—30,0 | |
| 40 | 9,5 | 30,0—34,0 | |
| 45 | 9,5 | 34,0—39,0 | |
| 50 | 9,5 | 39,0—44,0 | |
| 6 | 10 | 12 | 4,0—6,0 |
| 12 | 12 | 6,0—8,0 | |
| 14 | 12 | 8,0—9,0 | |
| 16 | 12 | 9,0—11,0 | |
| 20 | 12 | 11,0—15,0 | |
| 25 | 12 | 15,0—20,0 | |
| 6,4 | 8 | 13 | 2,0—4,0 |
| 12 | 13 | 4,0—6,0 | |
| 16 | 13 | 8,0—11,0 | |
| 18 | 13 | 9,0—13,0 | |
| 20 | 13 | 11,0—15,0 | |
| 25 | 13 | 15,0—19,0 |
