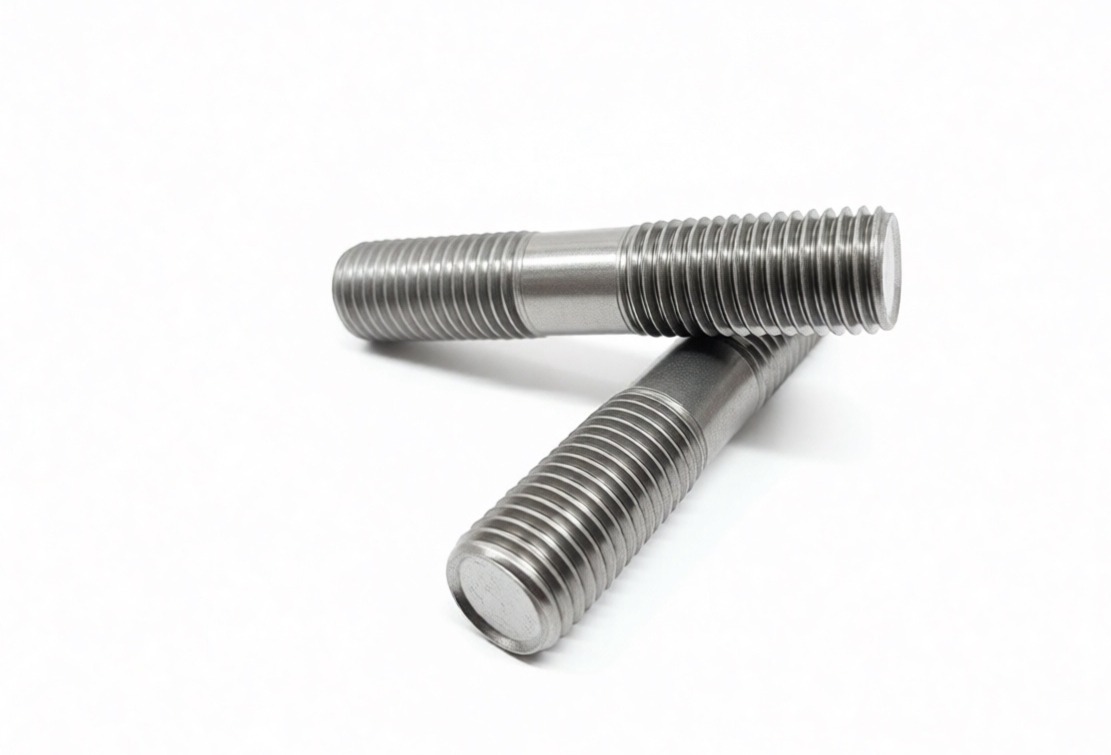

Шпильки для фланцевых соединений

Цену уточняйте

Шпильки для фланцевых соединений представляют собой высокопрочные стержни с резьбой, предназначенные для надежной фиксации узлов, работающих в условиях экстремальных температур и высокого давления. В отличие от общемашиностроительных шпилек, данные изделия разработаны специально для паровых и газовых турбин, котлов, трубопроводной арматуры и резервуаров. Конструкция шпилек обеспечивает равномерную затяжку фланца, что гарантирует герметичность соединения при температуре среды от 0 °C до 650 °C.

Ключевые конструктивные особенности:

- Термостойкость: Способность сохранять механическую прочность и сопротивляться ползучести металла при длительном нагреве.
- Разнообразие исполнений: Стандарты предусматривают несколько типов шпилек: сплошные с одинаковыми номинальными диаметрами резьбы и гладкой части (Тип А), а также шпильки с проточкой среднего участка для облегчения веса и снижения концентрации напряжений (Тип Б).
- Прецизионная резьба: Высокая точность нарезки обеспечивает легкий монтаж гаек и исключает заедание резьбы при термическом расширении.

Фланцевые шпильки применяются в нефтегазовой, химической и энергетической отраслях для монтажа ответственных магистралей и технологических установок. ОСТ 26-2040-96 дополняет основной ГОСТ, детализируя требования для оборудования нефтеперерабатывающей промышленности.

Для производства используются специализированные марки сталей в зависимости от условий эксплуатации:

Углеродистые и легированные стали: (сталь 35, 40Х, 45) для стандартных условий и температур до 400 °C.
Теплоустойчивые стали: (25Х1МФ, 20Х1М1Ф1ТР) для работы при критических температурах до 650 °C в турбинах и котлах.
Коррозионно-стойкие стали: (12Х18Н10Т, 10Х17Н13М2Т) для агрессивных сред и криогенных установок.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

При выборе шпилек необходимо учитывать разницу между типами исполнения, регламентированными стандартом. Например, шпильки типа «Б» имеют диаметр гладкой части меньше внутреннего диаметра резьбы, что делает их более упругими — это критически важно для компенсации температурных колебаний во фланцевом узле. Также важно подбирать гайки (ГОСТ 9064-75) из материала с аналогичным коэффициентом теплового расширения, чтобы избежать ослабления соединения при температурных циклах.

Полный перечень типоразмеров, чертежи всех исполнений (Тип А, Б, В, Г, Д) и расчетные массы изделий доступны в официальном документе ниже.

ГОСТ 9066-75: Шпильки для фланцевых соединений
