Хомуты червячные

Цену уточняйте

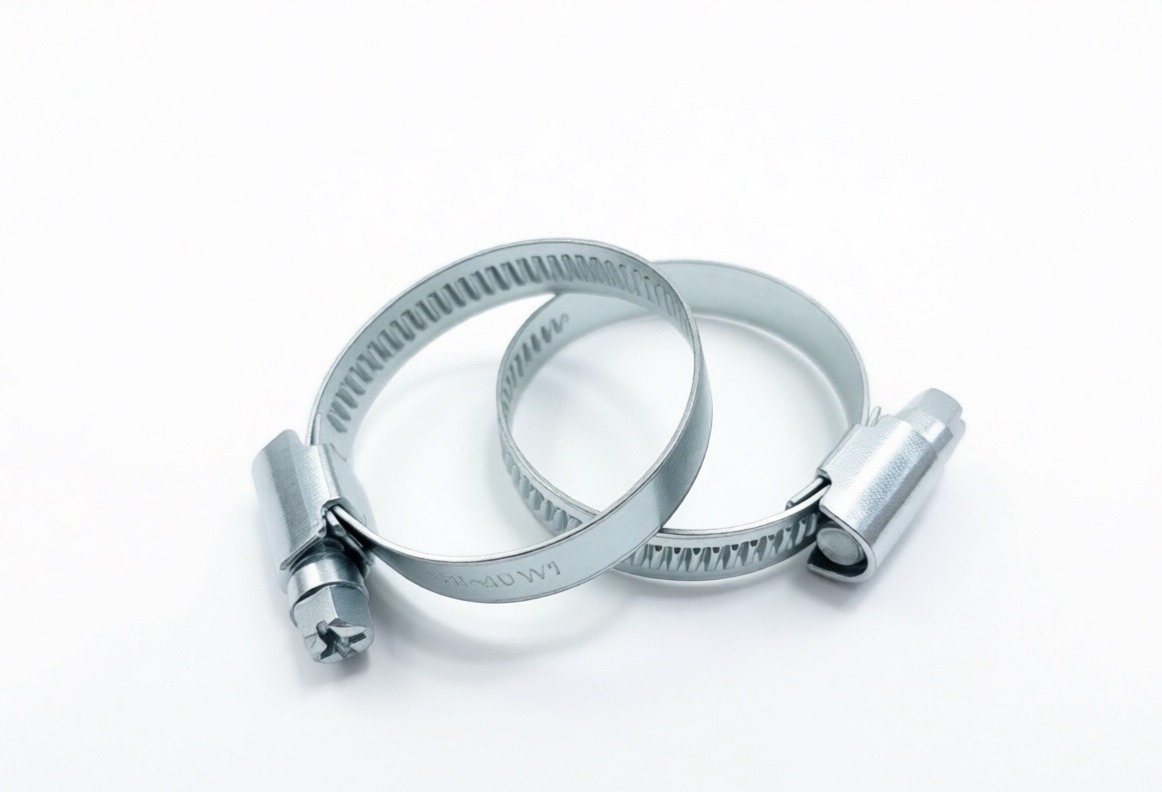

Червячный хомут — это высоконадежный соединительный элемент, предназначенный для герметизации и фиксации шлангов, патрубков и гибких трубопроводов на штуцерах или трубных вводах. Конструкция изделия состоит из сплошной стальной ленты с накатанной или просечной резьбой, корпуса и винта с червячной передачей. При вращении винта лента равномерно стягивается по всему периметру, обеспечивая герметичное соединение, способное выдерживать значительное внутреннее давление жидкости или газа.

Ключевые конструктивные особенности:

- Равномерный обжим: Асимметричный корпус замка предотвращает смещение хомута при затяжке, гарантируя равномерное распределение радиального усилия по всей окружности шланга.
- Защита шланга: Гладкая внутренняя поверхность ленты и отбортованные края (закругленные кромки) исключают повреждение, прорезание или истирание мягких резиновых и силиконовых патрубков.
- Высокое усилие затяжки: Оптимизированная конструкция червячного узла позволяет достигать герметичности соединения при минимальном крутящем моменте, обеспечивая высокую вибростойкость.

Червячные хомуты типа TORRO являются стандартом в автомобилестроении для систем охлаждения, топливоподачи и турбонаддува. Они также широко применяются в машиностроении, сельском хозяйстве, сантехнических работах и при монтаже вентиляционных систем. Благодаря своей универсальности и возможности многократного использования, эти хомуты незаменимы как в промышленном производстве, так и при проведении ремонтных работ в бытовых условиях.

Для изготовления используется высококачественная углеродистая сталь (исполнение W1) с полным оцинкованием всех элементов, включая винт и корпус. Такое покрытие обеспечивает базовую защиту от коррозии в нормальных условиях эксплуатации. Для работы в агрессивных средах выпускаются модификации из нержавеющей стали (W2, W4, W5). Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Размер червячного хомута определяется диапазоном его рабочего диаметра, например 8–12 мм, 16–27 мм или 110–130 мм. При выборе необходимо учитывать ширину ленты, которая обычно составляет 9 мм или 12 мм: более широкая лента лучше распределяет нагрузку на шлангах большого диаметра и высокого давления. Винт хомута снабжен комбинированной головкой (шестигранник со шлицем), что позволяет производить монтаж как с помощью стандартной отвертки, так и с использованием торцевого ключа или шуруповерта с насадкой. В процессе затяжки не рекомендуется превышать максимально допустимый крутящий момент, указанный в спецификации для конкретного типоразмера, чтобы избежать деформации ленты или срыва резьбы червячного механизма. Правильно установленный хомут должен плотно облегать патрубок без видимых перекосов корпуса замка относительно оси трубы.

Варианты исполнения:
W1 — Все детали выполнены из оцинкованной стали
W2 — Лента и корпус выполнены из нержавеющей стали, винт оцинкованная сталь
W3 — Все детали выполнены из нержавеющей стали AISI 430 (по запросу)
W4 — Все детали выполнены из нержавеющей стали AISI 304 (по запросу)
W5 — Все детали изготовлены из нержавеющей кислотостойкой стали AISI 316 (по запросу)

В таблицах ниже указаны основные характеристики и размеры данного товара

Наименование	Размер, мм	Ширина ленты, мм	Материал
S 08-12/9C7-W1	8-12	9	W1 — оцинкованная сталь
S 08-16/9C7-W1	8-16	9	W1 — оцинкованная сталь
S 10-16/9C7-W1	10-16	9	W1 — оцинкованная сталь
S 12-18/9C7-W1	12-18	9	W1 — оцинкованная сталь
S 12-20/9C7-W1	12-20	9	W1 — оцинкованная сталь
S 12-22/9C7-W1	12-22	9	W1 — оцинкованная сталь
S 16-25/9C7-W1	16-25	9	W1 — оцинкованная сталь
S 16-27/9C7-W1	16-27	9	W1 — оцинкованная сталь
S 20-32/9C7-W1	20-32	9	W1 — оцинкованная сталь
S 25-40/9C7-W1	25-40	9	W1 — оцинкованная сталь
S 30-45/9C7-W1	30-45	9	W1 — оцинкованная сталь
S 35-50/9C7-W1	35-50	9	W1 — оцинкованная сталь
S 40-60/9C7-W1	40-60	9	W1 — оцинкованная сталь
S 50-70/9C7-W1	50-70	9	W1 — оцинкованная сталь
S 60-80/9C7-W1	60-80	9	W1 — оцинкованная сталь
S 70-90/9C7-W1	70-90	9	W1 — оцинкованная сталь
S 80-100/9C7-W1	80-100	9	W1 — оцинкованная сталь
S 90-110/9C7-W1	90-110	9	W1 — оцинкованная сталь
S 100-120/9C7-W1	100-120	9	W1 — оцинкованная сталь
S 110-130/9C7-W1	110-130	9	W1 — оцинкованная сталь
S 120-140/9C7-W1	120-140	9	W1 — оцинкованная сталь
S 130-150/9C7-W1	130-150	9	W1 — оцинкованная сталь
S 140-160/9C7-W1	140-160	9	W1 — оцинкованная сталь
S 150-170/9C7-W1	150-170	9	W1 — оцинкованная сталь
S 160-180/9C7-W1	160-180	9	W1 — оцинкованная сталь
S 170-190/9C7-W1	170-190	9	W1 — оцинкованная сталь
S 180-200/9C7-W1	180-200	9	W1 — оцинкованная сталь
S 190-210/9C7-W1	190-210	9	W1 — оцинкованная сталь
S 200-220/9C7-W1	200-220	9	W1 — оцинкованная сталь
S 210-230/9C7-W1	210-230	9	W1 — оцинкованная сталь
S 220-240/9C7-W1	220-240	9	W1 — оцинкованная сталь
S 230-250/9C7-W1	230-250	9	W1 — оцинкованная сталь
