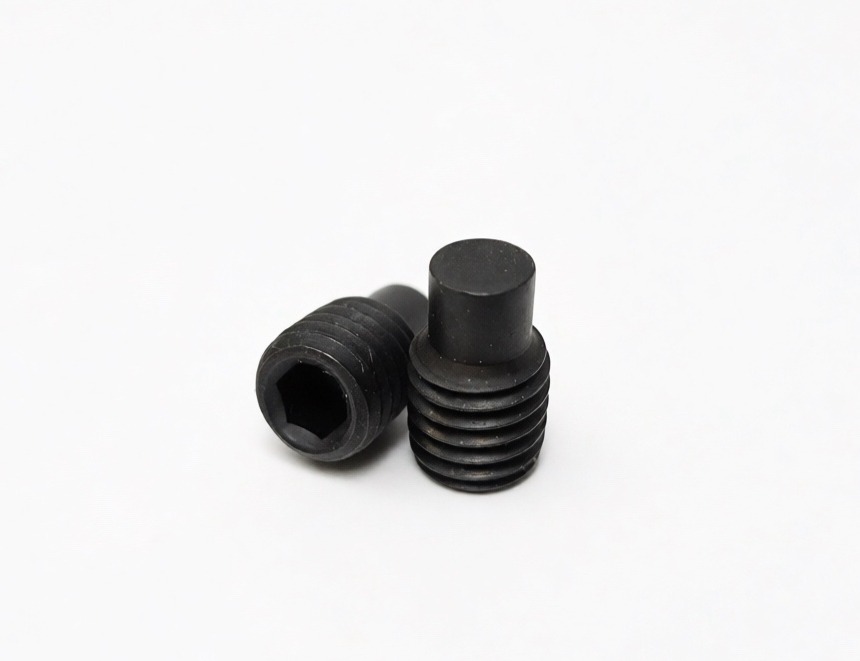

Винт DIN 915 установочный с внутренним шестигранником и цапфой

Цену уточняйте

Это специализированный резьбовой крепеж цилиндрической формы, не имеющий головки и оснащенный внутренним шестигранным углублением. Ключевой конструктивной особенностью изделия является наличие цилиндрической цапфы на рабочем конце. Данный выступ предназначен для фиксации деталей в специально подготовленных отверстиях или пазах, что обеспечивает высокую точность позиционирования и защиту от осевого смещения. Изделие технически соответствует стандартам ISO 4028 и ГОСТ 11075-93.

Ключевые конструктивные особенности:

- Цилиндрическая цапфа: Обеспечивает жесткую сцепку с ответной деталью, выступая в роли направляющего стопора или оси для подвижных элементов.
- Внутренний шестигранник (Hex): Позволяет производить монтаж с высоким крутящим моментом, обеспечивая надежную фиксацию метиза в теле основной детали.
- Монтаж впотай: Благодаря отсутствию головки винт полностью погружается в отверстие, располагаясь в одной плоскости с поверхностью или ниже ее уровня.

Винты DIN 915 широко применяются в станкостроении, робототехнике и приборостроении для фиксации узлов, требующих точной ориентации относительно вала. Изготовление из стали твердостью 45Н позволяет крепежу выдерживать значительные механические нагрузки без деформации резьбы и шлица. Линейка из нержавеющих сталей А1–А5 гарантирует долговечность соединений в условиях повышенной влажности и воздействия химических веществ. Гальваническое оцинкование стальных винтов создает надежный антикоррозийный барьер, сохраняя технические характеристики изделия при длительной эксплуатации.

Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.

Техническая информация

Для корректного монтажа DIN 915 требуется предварительная подготовка ответного отверстия под диаметр и глубину цапфы. Использование данного метиза наиболее эффективно в парах «вал-втулка», где необходимо предотвратить не только осевое, но и радиальное смещение. При установке в труднодоступных местах рекомендуется использовать ключи с шаровым наконечником, однако для окончательной затяжки следует применять стандартные HEX-биты, чтобы не повредить внутренний шлиц.

В таблицах ниже указаны основные характеристики и размеры данного товара

Обозначения:

d - номинальный диаметр резьбы
P - шаг резьбы
dp - диаметр цилиндрического конца, макс.
s - размер под шестигранный ключ
t - глубина шлица винта, мин.
z - длина цилиндрического конца, макс.
l - длина винта
# - короткие винты с обязательным углом фаски 120°,
+ - длинные винты с углом фаски 90°

Размеры
Длина

Размеры

d		М1,4	М2	M3	M4	M5	М6	М8	М10	М12	М16	М20	М24
P		0,3	0,4	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2,5	3
dp		0,7	1	2	2,5	3,5	4	5,5	7	8,5	12	15	18
s		0,7	0,9	1,5	2	2,5	3	4	5	6	8	10	12
t	короткие	0,6	0,8	1,2	1,5	2	2	3	4	4,8	6,4	8	10
t	длинные	1,4	1,7	2	2,5	3	3,5	5	6	8	10	12	15
z	короткие	0,65	0,75	1	1,25	1,5	1,75	2,25	2,75	3,25	4,3	5,3	6,3
z	длинные	1,05	1,25	1,75	2,25	2,75	3,25	4,3	5,3	6,3	8,36	10,36	12,43
