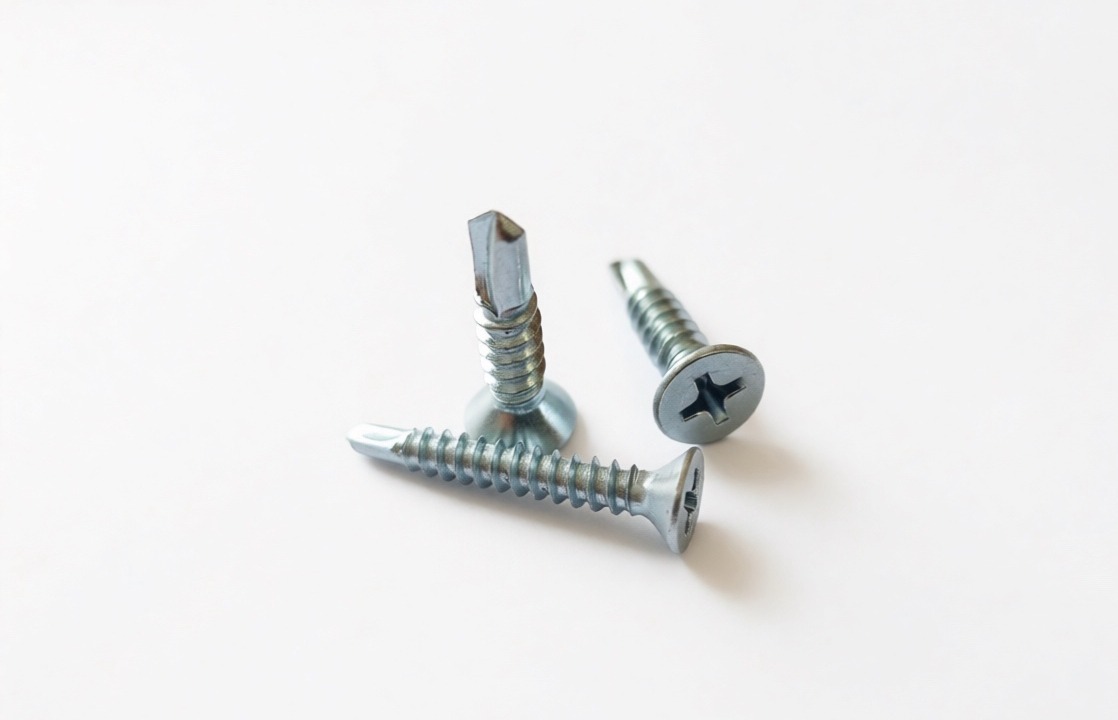

Саморезы DIN 7504P с потайной головкой
Цену уточняйте
Это высокоэффективный самосверлящий винт, предназначенный для создания скрытых соединений в металлических конструкциях. Конструкция метиза совмещает в себе сверло и резьбовой стержень с потайной головкой, что позволяет осуществлять монтаж за один рабочий цикл без предварительного сверления и кернения. Данный стандарт является аналогом ISO 15482.
Ключевые конструктивные особенности:
-
- Потайная головка: Коническая форма головки позволяет устанавливать винт впотай, обеспечивая отсутствие выступающих частей над поверхностью закрепляемого элемента.
- Наконечник-сверло: Геометрия сверла рассчитана на быстрое прохождение через стальные листы и профили, что значительно ускоряет сборочные процессы.
- Крестообразный шлиц (Phillips): Обеспечивает надежное сцепление с инструментом и точную центровку, предотвращая соскальзывание биты при сверлении на высоких оборотах.
Самосверлящие винты DIN 7504 P (также известные под маркировкой тип O) находят широкое применение в производстве алюминиевых и ПВХ-окон для крепления армирующего профиля, в мебельной промышленности и при монтаже металлических каркасов под облицовку. Изделия изготавливаются из закаленной стали, что гарантирует необходимую твердость режущей кромки сверла. Гальваническая оцинковка обеспечивает защиту от коррозии при эксплуатации в нормальных условиях, а никелированное покрытие используется в декоративных целях и для работы в специфических промышленных средах.
Если стандартные решения не подходят, наше производство готово реализовать проект по вашим чертежам.
Техническая информация
В таблицах ниже указаны основные характеристики и размеры данного товара
Обозначения:
d - диаметр резьбыf - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dk - диаметр головки, макс.
k - высота головки, макс.
ISR - размер шлица Torx
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.2 | 3.6 | 4.1 | 4.8 | 5.8 |
| dk | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| k | 1.7 | 2.1 | 2.3 | 2.5 | 3.0 | 3.4 | 3.8 |
| m | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| d | St 2.9 | St 3.5 | St 3.9 | St 4.2 | St 4.8 | St 5.5 | St 6.3 |
|---|---|---|---|---|---|---|---|
| f | 0.7 - 1.9 | 0.7 - 2.25 | 0.7 - 2.4 | 1.75 - 3.0 | 1.75 - 4.4 | 1.75 - 5.25 | 2.0 - 6.0 |
| dp | 2.3 | 2.8 | 3.2 | 3.6 | 4.1 | 4.8 | 5.8 |
| dk | 5.5 | 6.8 | 7.5 | 8.1 | 9.5 | 10.8 | 12.4 |
| k | 1.7 | 2.1 | 2.3 | 2.5 | 3.0 | 3.4 | 3.8 |
| ISR | Т10 | Т15 | Т20 | Т20 | Т25 | Т25 | Т30 |
