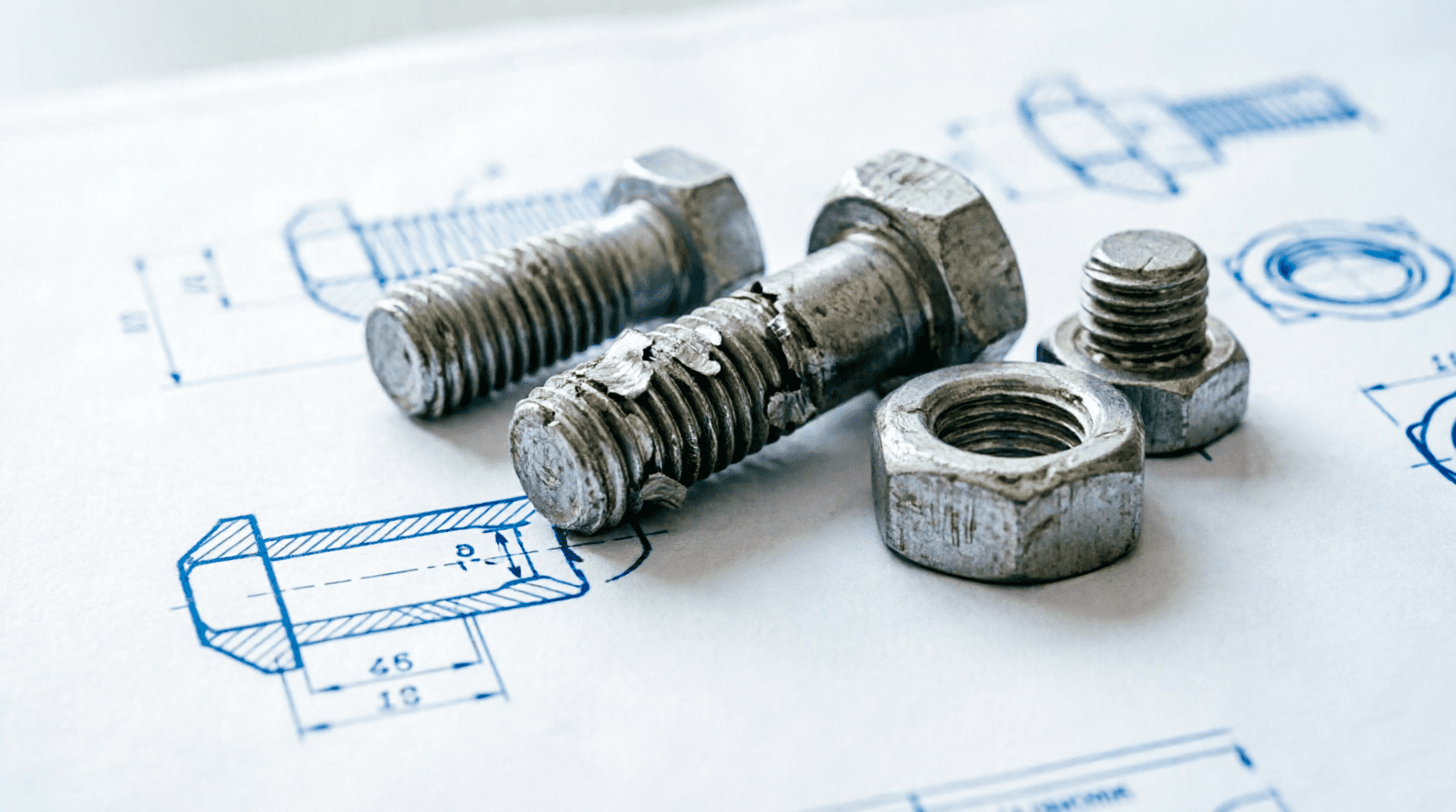

Пять ошибок в чертеже нестандартного крепежа, из-за которых партия уходит в брак

Пять ошибок в чертеже нестандартного крепежа, из-за которых партия уходит в брак

Разработка конструкторской документации на нестандартные крепежные изделия, шпильки, анкеры и метизы по индивидуальным параметрам требует от инженера-проектировщика предельной точности, внимательности и глубокого понимания реальных технологических процессов металлообработки. Небольшая неточность в оформлении чертежа, некорректно проставленный квалитет точности, упущение важных требований к термообработке или игнорирование допусков на защитное покрытие неизбежно приводят к тому, что вся изготовленная на заводе дорогостоящая партия металлических изделий отправляется в брак. Исправление подобных просчетов уже на стадии серийного производства всегда оборачивается колоссальными финансовыми потерями для компании и срывом жестких сроков сдачи строительных или производственных объектов.

Чтобы избежать подобных неприятных ситуаций и гарантировать стопроцентное соответствие готовых метизов жестким требованиям технического задания, профильные предприятия заказывают профессиональное изготовление спецкрепежа по чертежам на современном оборудовании с ЧПУ. Перед запуском сложной партии в работу крайне важно вовремя обсудить чертёж с технологом предприятия, чтобы своевременно исключить распространенные конструкторские ошибки.

Ошибка №1. Неправильный выбор полей допусков для резьбовой части

Одна из самых частых и дорогостоящих причин отправки партии в брак — назначение заведомо нереализуемых или технически некорректных квалитетов точности для наружной или внутренней резьбы. Проектировщики нередко проставляют избыточно жесткие допуски там, где они технологически не требуются, либо полностью забывают заложить в расчет толщину будущего защитного покрытия (например, слоя горячего или гальванического цинка). В результате готовый нестандартный болт или гайка физически не скручиваются между собой после нанесения защитного слоя, делая соединение невозможным.

Ошибка №2. Отсутствие четких указаний по марке стали и режимам термообработки

На любом грамотном чертеже нестандартной детали обязательно должна быть однозначно прописана конкретная марка конструкционной, легированной или коррозионностойкой стали, а также требуемый класс прочности или параметры термической закалки и отпуска. Обобщенные формулировки, размытые описания или ссылки на устаревшие государственные стандарты часто приводят к тому, что готовая заготовка не выдерживает расчетных динамических нагрузок при лабораторных испытаниях.

Ошибка №3. Игнорирование обязательных технологических радиусов и галтелей

Резкий, прямоугольный переход от стержня крепежного изделия к его массивному подголовку или шляпке без плавного радиуса скругления (так называемой галтели) создает критическую концентрацию внутренних механических напряжений в металле. Такой нестандартный болт, винт или шпилька почти гарантированно ломаются по шейке при минимальной затяжке ключом. Профессиональный чертеж всегда строго учитывает физические возможности современной металлообработки и содержит все необходимые радиусы.

Ошибка №4. Некорректное обозначение шероховатости поверхностей

Чрезмерно завышенные требования к чистоте обработки поверхностей, которые не участвуют в сопряжениях, или, напротив, слишком грубая, непредусмотренная стандартом шероховатость на высокоточных посадочных шейках, опорных торцах головки и витках резьбы делают процесс производства экономически нецелесообразным или технически невыполнимым на имеющемся металлообрабатывающем оборудовании.

Ошибка №5. Грубые ошибки в оформлении сбегов и конструктивных недорезов резьбы

Наличие полной резьбы вплоть до самой опорной поверхности головки метиза без технологического сбега, канавки для выхода резьбонарезного инструмента или проточки делает невозможным нарезание резьбы стандартным накакатным инструментом или резцом. Подобные скрытые конструктивные нюансы всегда требуют предварительной глубокой проработки с опытными инженерами-производственниками.

Внимательное, скрупулезное отношение к каждой мелкой детали на начальном этапе проектирования и обязательное предварительное согласование конструкторской документации позволяют успешно и в срок выпускать любые нестандартные метизы без брака, переделок и задержек поставок.
